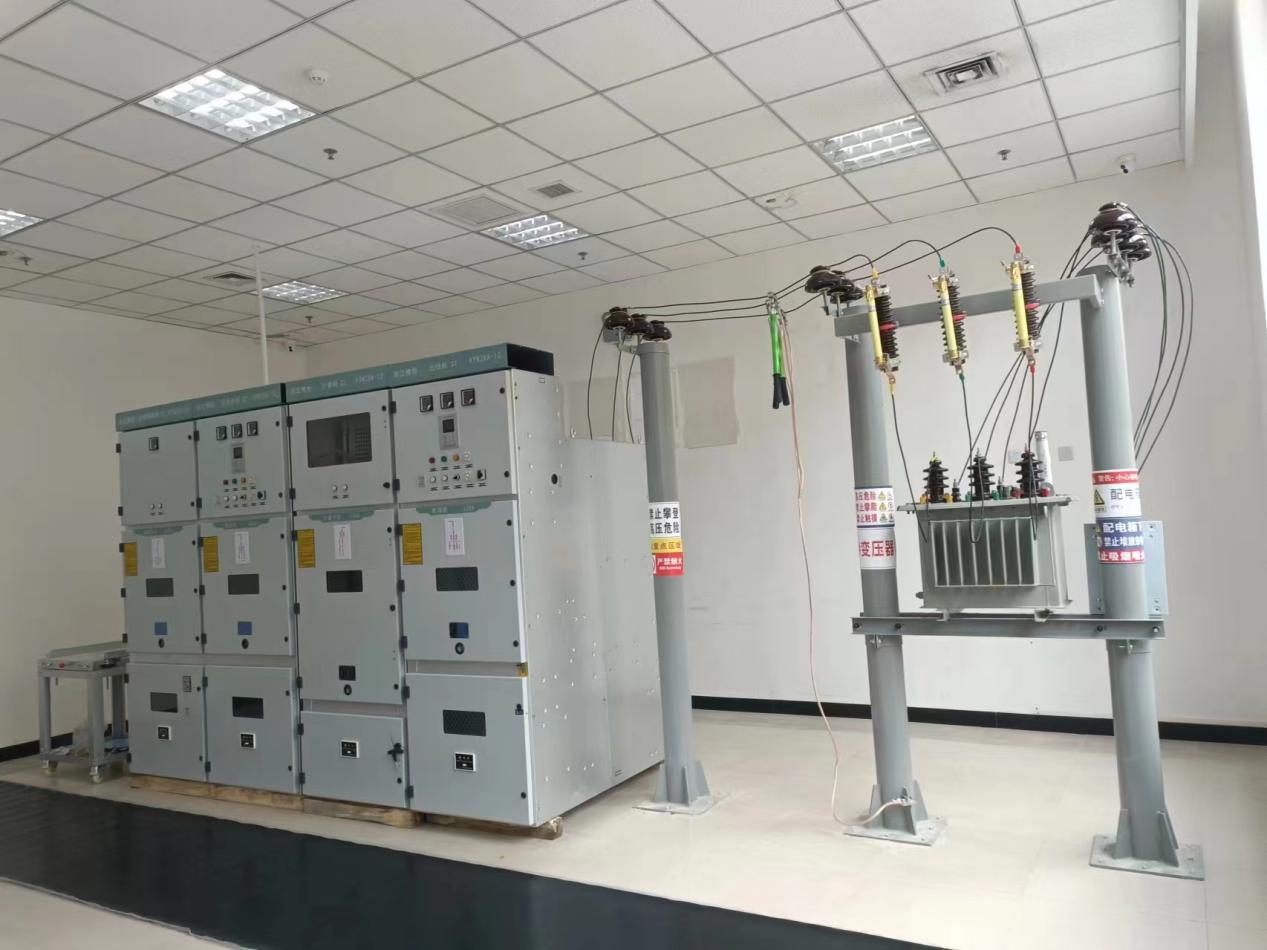

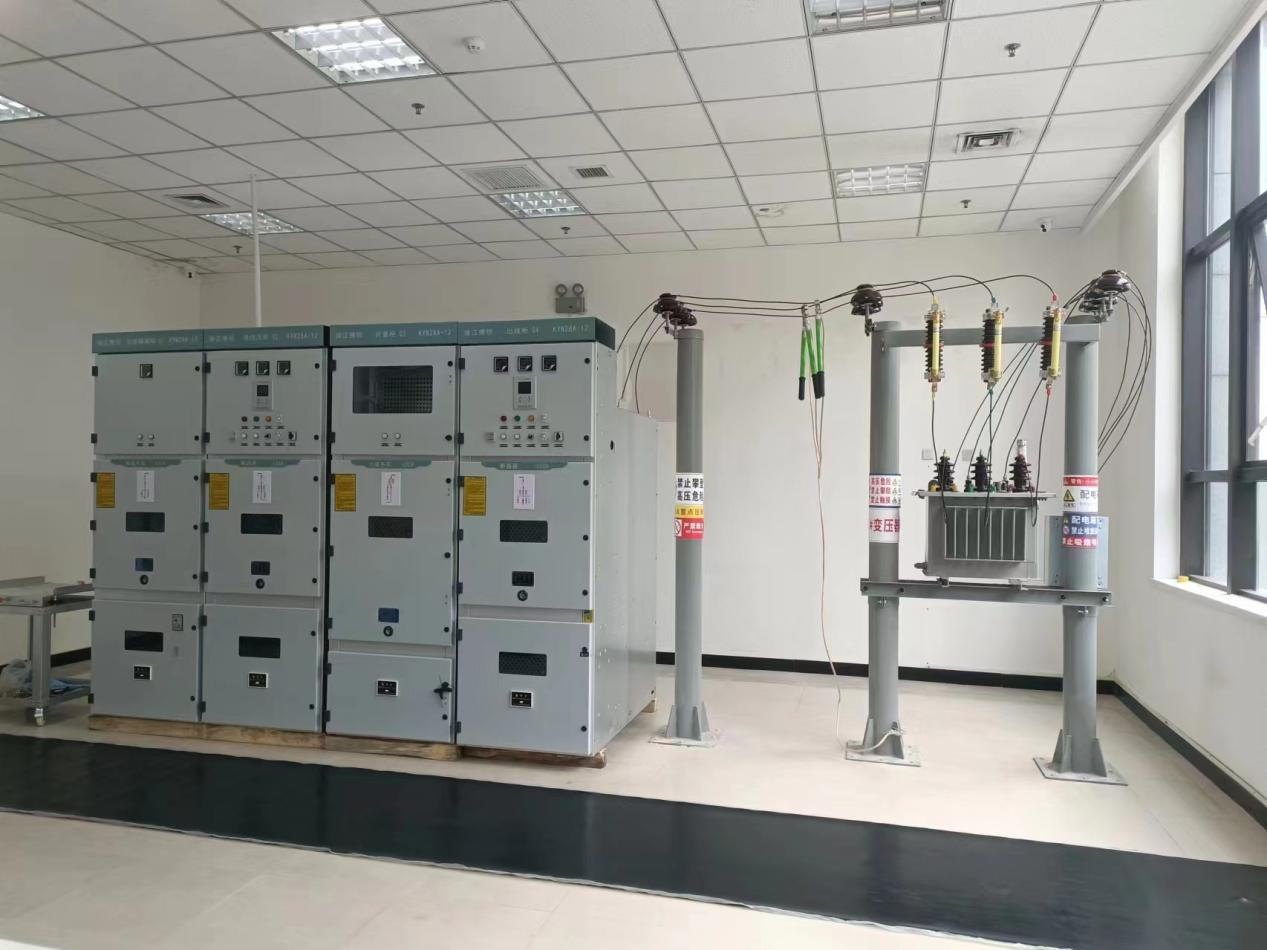

高壓電工作業設備包含：進線柜、出線柜、計量柜、母線柜，單個柜規格尺寸：800X1500X2300mm

戶內金屬鎧裝移開式開關設備，雙面設計，柜體分四個單獨的隔室。外殼防護級為lp4x，各小室和斷路器室門打開時防護等級為lp2x。具有架空進出線電纜進出。

根據《高壓電工作業培訓大綱及考核標準》為依據

高壓作業實操設備（配套柱上變壓器）可實現科目二的操作內容：

（1）10KV高壓開關柜的停（送）電操作（K21）；

（2）10KV高壓成套配電裝置的運行維護（K22）；

（3）10KV柱上變壓器的停（送）電操作（K23）；

（4）10KV高壓配電柜故障判斷及倒閘操作（K24）；

（5）10KV線路掛設保護接地線（K25）；

（6）K26 變壓器絕緣測量（K26）；

（7）K27 電力電纜絕緣測試（K27）；

（8）K28 變壓器分接開關調整（K8）；

（9）K29 導線在絕緣子上綁扎（K29）。

低壓電工特種作業安全技術實際操作臺

根據《低壓電工作業安全技術培訓大綱及考核標準》為依據

科目：安全操作技術（簡稱K2）

1、電動機單向連續運轉接線（帶點動控制）（簡稱K21）

2、三相異步電動機正反運行的接線及安全操作（簡稱K22）

3、單相電能表帶照明燈的安裝及接線（簡稱K23）

4、帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線（簡稱K24）

5、導線的連接，沒有獨立的實驗臺（簡稱K25）

模塊名稱		主要器件名稱	規格	數量	備注
K24實訓臺		低壓斷路器	10A/3P	1
		螺旋式熔斷器	配熔體4A	5
		交流接觸器	AC36V	1
		熱繼電器		1
		電流互感器	5/5A	3
		實驗按鈕		2	綠色1
					紅色1
		旋鈕開關	左右兩檔選擇	1
		三相鼠籠式異步電動機		1
		零地排		1	零排、地排各一個
	K24實訓桌		800X700X1180mm	1
K23實訓臺		低壓斷路器	5A/2P一個	2
			1P+N漏保一個
		單控開關		1
		五孔插座		1
		單相電度表	220V5A	1
		零地排		1	零排、地排各一個
		白熾燈	220V/40W	1
	K23實訓桌		800X700X1180mm	1
K21實訓臺		低壓斷路器	5A/3P	1
		螺旋式熔斷器	配熔體4A	5
		交流接觸器	AC36V	1
		實驗按鈕		2	綠色1
					紅色1
		旋鈕開關	左右兩檔選擇	1
		熱繼電器		1
		三相鼠籠式異步電動機		1
		接地排		1
	K21實訓桌		800X700X1180mm	1
K22實訓臺		低壓斷路器	5A/3P	1
		螺旋式熔斷器	配熔體4A	5
		交流接觸器	AC36V	2
		實驗按鈕		3	SB1紅
					SB2綠
					SB3綠
		熱繼電器		1
		三相鼠籠式異步電動機		1
		接地排		1
	K22實訓桌		800X700X1180mm	1
