單片機實驗箱是有主板和核心板組成的實驗開發系統（簡稱系統）。主板是實驗開發系統基礎資源，有很多獨立的實驗?zāi)K，同時還配有擴展接口單元，支持主板以外實驗開發；核心板為MCU單片機部分，可選配多種核心板，目前支持51、AVR、STM32等多種單片機開發，后續將會推出更多類型的核心板，供用戶選配。這種將主板和核心板組合一起使用的開放接插模式，可以做到一機多用，資源共享，擴展無極限。本書介紹51單片機實驗開發應用。
1.2 51單片機核心板
單片機核心板支持STC雙列直插DIP40的標準51系列單片機，核心板上DIP40插座采用雙列直插鎖緊座，方便更換芯片。
單片機核心板-STC_CPU卡，考慮和傳統8051接軌，可配置STC89C58RD+/STC89C516RD+，本STC_CPU卡標配一個STC89C58RD+單片機。
用戶也可配置1T增強型STC12C5A32S2或STC12C5A60S2的DIP40單片機，同樣具有ISP編程功能，引腳完全兼容STC89C52系列，由于STC12C5A32S2或STC12C5A60S2的單片機指令運行速度比傳統8051快3~8倍，靠軟件延時實現精確延時的程序需要調整。
STC_CPU核心板硬件資源：
FCPU:STC89C58RD+，DIPP40，FLASH：32KB，SRAM：1280B。
F 2只11.0592MHZ、22.1184MHZ晶振，晶振源可選。
F引出全部I/O口，可以直接插到實驗箱底板上。
FP3.0、P3.1可以選擇通信或普通IO，避免干擾。
F1個LOAD按鈕，實現一鍵下載，無需重新上電。
F支持在線仿真功能，可配置本公司MON51F仿真器，將51單片機芯片更換為MON51F仿真器，即可實現在線仿真功能，可以跟蹤程序執行過程，更方便程序調試。
1.3 TFT模塊
1.3.1 FPC接口
FPC接口
1.3.2 TFT模塊接口
（1）TFT模塊接口電路
TFT模塊接口電路
（2）TFT模塊接口定義
|
序號
|
名稱
|
說明
|
|
1
|
VCC33
|
電源正（3.3V）
|
|
2
|
GND
|
電源地
|
|
3-10
|
DB0-DB7
|
低8位數據總線
|
|
11-18
|
DB10-DB17
|
高8位數據總線
|
|
19
|
CS
|
TFT-CS，片選
|
|
20
|
RS
|
TFT-RS，數據命令切換
|
|
21
|
WR
|
TFT-WR，寫數據時鐘
|
|
22
|
RD
|
TFT-RD，讀數據時鐘
|
|
23
|
RST
|
TFT-RESET，復位，高電平有效。
|
|
24
|
BL
|
TFT背光控制
|
|
25
|
MISO
|
觸模芯片（ADS7843）、MP3（VS1003）的MISO（輸出）
|
|
26
|
INT
|
觸模芯片（ADS7843）的中斷輸出
|
|
27
|
MOSI
|
觸模芯片（ADS7843）、MP3（VS1003）的MOSI（輸入）
|
|
28
|
BUSY
|
觸模芯片（ADS7843）的忙指示，低電平有效
|
|
29
|
SCK
|
觸模芯片（ADS7843）、MP3（VS1003）的SCK時鐘
|
|
30
|
XCS
|
MP3（VS1003）的片選輸入，低電平有效
|
|
31
|
T_CS
|
觸模芯片（ADS7843）片選，低電平有效
|
|
32
|
XRST
|
MP3（VS1003）的異步復位端，低電平有效
|
|
33
|
XDCS
|
MP3（VS1003）的數據片選端
|
|
34
|
DREQ
|
MP3（VS1003）的數據請求，輸入總線
|

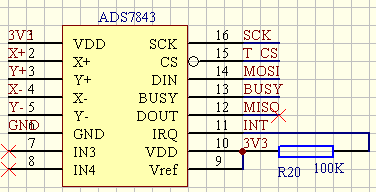

1.3.3 觸摸控制電路

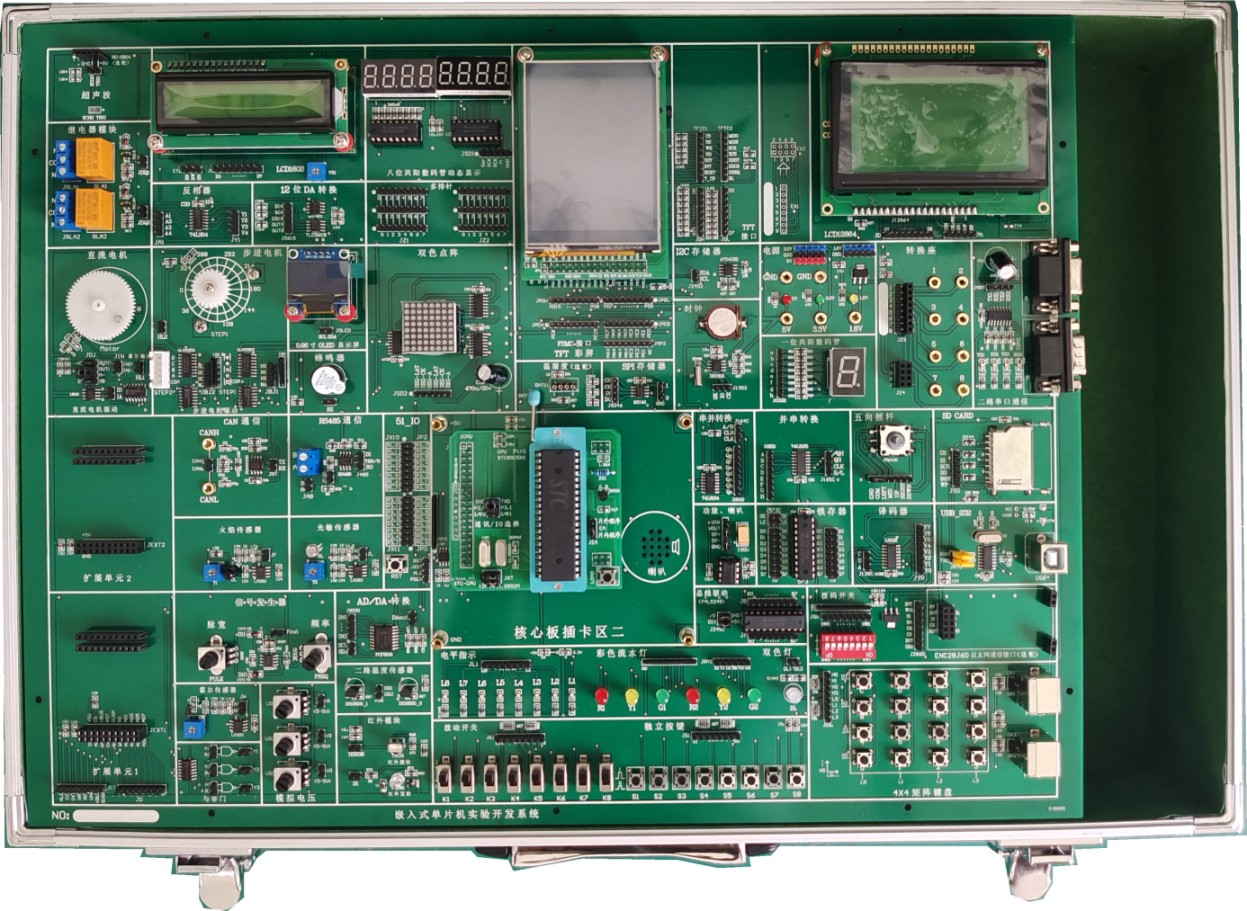

1.4 實驗箱功能主板
配套的擴展核心板可直接插到功能主板上，組合為多種CPU實驗箱，CPU配置靈活、擴展性極強。
功能主板板載20多個芯片，集成40多個功能模塊及接口。各個功能模塊使用粗線條把對應的模塊分開，從上圖可以清晰看出模塊區域。
具體硬件資源如下：
1) 8 個單色流水燈
2) 6 個彩色流水燈（紅2.黃2.綠2）
3) 1 個雙色燈
4) 2 個4 位數碼管
5) 1 個1 位數碼管
6) 1 個8X8 紅綠雙色點陣
7) LCD1602 液晶接口
8) LCD12864 液晶接口
9) OLED 模塊接口
10)8只撥動開關
11) 8個獨立按鍵
12) 4X4 矩陣鍵盤
13) 5向搖桿按鍵
14) 兩路DS18B20 接口
15) 火焰?zhèn)鞲衅髂K
16) 光敏傳感器模塊
17) 霍爾傳感器模塊
18) 2 路直流電機接口
19) 2 路步進電機接口
20) 2 路繼電器
21) 2 路DB9 串口（1公1母）
22) DS1302 時鐘模塊
23)蜂鳴器
24) AT24C02 模塊
25) 模擬量輸入
26) 信號發生器模塊
27) 8 位撥碼開關模塊
28) 74HC164 串口轉并口模塊
29) 74HC165 并口轉串口模塊
30) SD卡模塊
31) MAX485 模塊
32) 紅外發射模塊
33) 紅外接收
34) PCF8591AD/DA 模塊
35) 74HC573 鎖存芯片
36) 74LS138 三八譯碼器模塊
37) 3V3 電源電路
38) 1.8V 電源電路
39) 3V3/5V/1V8/GND 電源引出
40）*超聲波接口
41）TLC5618 12位串行DA模塊
42) 93C46模塊
43) 功放、喇叭
44）*ENC28J60以太網通信接口
45）擴展單元接口
46）*CAN通信接口
47）USB轉RS232模塊
48）TFT控制接口
n FSMC接口：
JPDH（PD15…PD8），JPDL（PD7…PD0），JPEH（PE8…PE15）；
JPEB（PE7,PB15，PB14，PB13,PE3，PE2，PE1，PE0）。
使用時和STM32F103VCT/ZET核心板對應接口相連。
n TFT接口（根據TFT引腳定義引出）：
JDH（D15…D8），JDL（D7…D0）；
TFTC1：CS,RS,WR,RD,RST,INT,BUSY,T_CS；
TFTC2：MISO,MOSI,SCK,XCS,XRST,XDCS,DREQ,BL。
使用時可以和核心板IO口相連，自定義使用。
49) *PS2接口
50) 核心板擴展接口
除51核心板之外，實驗箱還支持以下核心板：
nSTM32單片機核心板
nAVR單片機核心板
*為選配實驗
