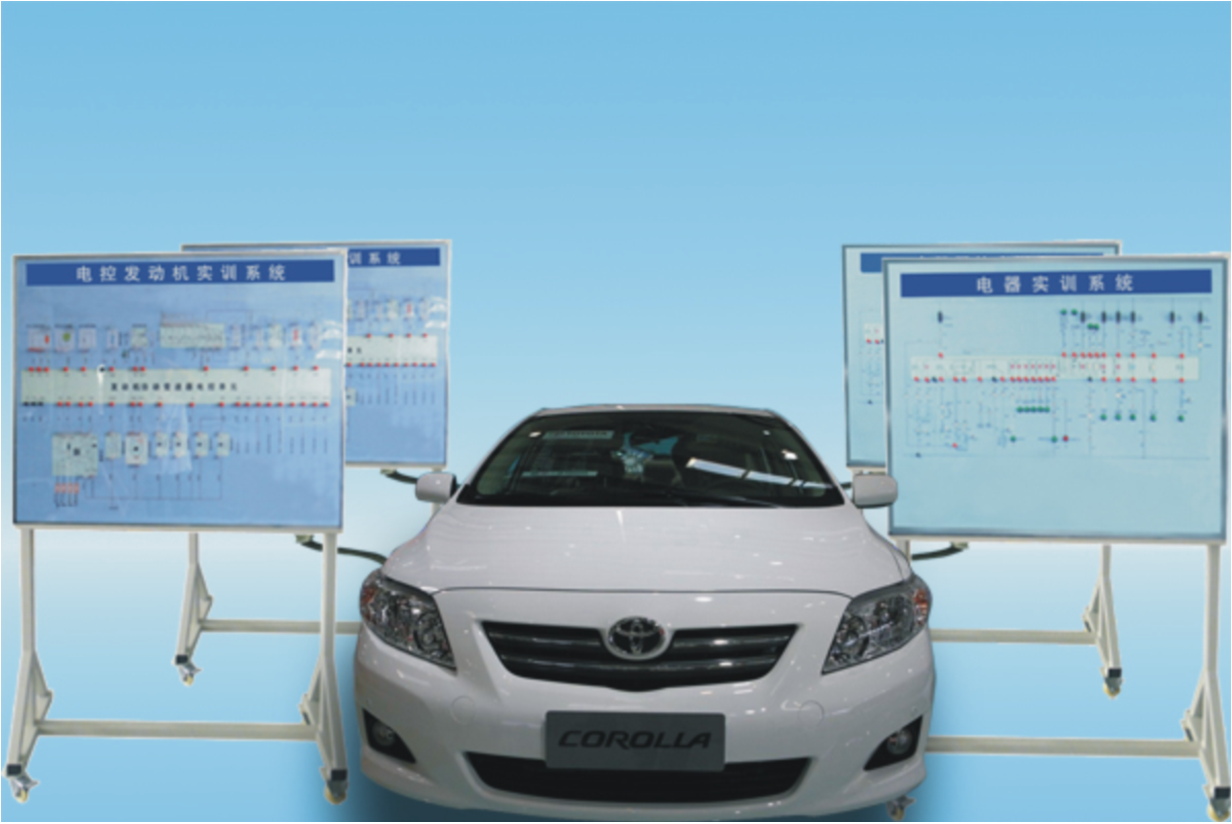

采用原廠全新整車為基礎，結合實訓與考核所需功能來制作。組成：全新整車帶解剖、計算機、實訓控制柜、考核系統等。
一、電控發動機/自動變速器實訓系統
1)功能特點
1、學員可參照電控發動機/自動變速器實訓系統電路原理圖，認識與分析發動機/自動變速器各傳感器、執行器及電控單元的工作原理；
2、電控發動機/自動變速器實訓系統面板上安裝有檢測端子，可直接在面板上對發動機的點火信號、噴油信號、進氣溫度、進氣壓力、水溫、節氣門位置、氧信號、氧加熱、爆震、凸輪軸位置、曲軸位置、怠速控制閥、油泵控制、風扇控制、診斷信號、故障燈及自動變速器傳感器、執行器進行電壓、電流、頻率、脈寬、占空比、示波及導通性測試；
3、實訓系統裝配了故障設置功能，可對發動機/自動變速器進行斷缸、斷火、水溫、節氣門、進氣壓力、曲軸位置、凸輪軸位置、怠速控制、油泵控制等信號進行斷路。能充分展示發動機/自動變速器故障設置后的工況，也可通過解碼器進行故障檢測、讀取與清除故障，方便老師對學生進行考核；
4、取下電控發動機/自動變速器實訓系統與汽車連接插頭，不會影響發動機的工作運轉。
2)工藝標準
1、面板噴繪采用高精度噴繪材料，邊框采用不銹鋼邊條壓緊鑲嵌，美觀大方、柜子、支架經噴烤漆工藝制作而成，堅固耐用，帶自鎖腳輪，移動靈活；
2、實訓系統與汽車連接采用航空專用插頭。
二、ABS防抱死制動實訓系統
1)功能特點
1、學員可參照ABS防抱死制動實訓系統電路原理圖，認識與分析ABS防抱死制動系統各傳感器、執行器及電控單元的工作原理；
2、ABS防抱死制動實訓系統面板上安裝有檢測端子，可直接在面板上對ABS防抱死制動系統的四個輪速傳感器、ABS信號燈、剎車信號、診斷信號、供電電源進行電壓、電流、頻率、脈寬、占空比、示波及導通性測試；
3、實訓系統裝配了故障設置功能，可對ABS防抱死制動系統的輪速傳感器、供電電源、剎車信號等進行斷路。能充分展示ABS防抱死制動實訓系統故障設置后的工況，也可通過解碼器進行故障檢測、讀取與清除故障，方便老師對學生進行考核；
4、ABS防抱死制動實訓系統與汽車連接插頭，不會影響ABS的正常運轉。
2)工藝標準
1、面板噴繪采用高精度噴繪材料，邊框采用不銹鋼邊條壓緊鑲嵌，美觀大方、柜子、支架經噴烤漆工藝制作而成，堅固耐用，帶自鎖腳輪，移動靈活；
2、實訓系統與汽車連接采用航空專用插頭。
三、空調實訓系統
1)功能特點
1、學員可參照空調實訓系統電路原理圖，認識與分析空調系統各傳感器、執行器及電控單元的工作原理；
2、空調實訓系統面板上安裝有檢測端子，可直接在面板上對空調的日光傳感器、車內溫度傳感器、室外溫度傳感器、蒸發器傳感器、空調放大器、壓力開關、鼓風機、伺服電機、空調繼電器、供電電源進行電壓、電流、頻率、脈寬、占空比、示波及導通性測試；
3、實訓系統裝配了故障設置功能，空調系統的各個傳感器、伺服電機、壓力開關等、等進行斷路。能充分展示空調實訓系統故障設置后的工況，也可通過解碼器進行故障檢測、讀取與清除故障，方便老師對學生進行考核；
4、空調實訓系統與汽車連接插頭，不會影響空調的正常運轉。
2)工藝標準
1、面板噴繪采用高精度噴繪材料，邊框采用不銹鋼邊條壓緊鑲嵌，美觀大方、柜子、支架經噴烤漆工藝制作而成，堅固耐用，帶自鎖腳輪，移動靈活；
2、實訓系統與汽車連接采用航空專用插頭
四、車身電器實訓系統
1)功能特點
1、學員可參照車身電器系統電路原理圖，認識與分析燈光、車門車窗、雨刮、中央繼電器盒的工作原理；
2、車身電器實訓系統面板上安裝有檢測端子，可直接在面板上對組合開關、燈光繼電器、車門車窗開關、車窗電機、雨刮開關、雨刮電機、雨刮繼電器、供電電源進行電壓、電流、頻率、脈寬、占空比、示波及導通性測試；
3、實訓系統裝配了故障設置功能，可對燈光系統、車門車窗、雨刮系統進行斷路。能充分展示車身電器實訓系統故障設置后的工況，方便老師對學生進行考核；
4、車身電器實訓系統與汽車連接插頭，不會影響車身電器的正常工作。
智能考核系統
一、教學原理：本系統采用組態王編程平臺，內置與實訓臺架相對應車型的所有相關維修數據、諸如配氣相位、保養說明、故障碼、電腦接腳數據、故障診斷、元件測試、電路圖、維修手冊、教學視頻等實訓教學所需的相關資料，教師可采用權限密碼登陸瀏覽。
二、設置功能 ：適用于各級別的培訓、考核，具有自動設置故障、排除故障、自動評分等功能。除具有一定的基礎題庫外，還可根據用戶要求調整或增設試題。中央控制臺能監控1~30臺汽車實訓臺：可向每個實訓臺發試題，考生答題完畢后能自動收卷，通過軟件實現遠程控制：備有RS-232串行口，USB可接RJ45網絡接口。故障設置系統有獨立的MCU系統和網絡接口，也可通過電腦與網絡聯接進行故障設置，故障排除。并實現考核裝置功能。本系統采用國內最先進的PLC智能工控機觸摸屏人機對話實訓平臺，該系統區別與目前所普遍采用的以廉價的單片機為硬件平臺的故障設置系統、具有比單片機讀寫速度更快、可視化程度更高、抗干擾能力更強、 同時可進行大容量存儲交換數據等多種優勢。學員在收到教師提問后再進行對應答題，可防止誤操作的隱患。在操作時可對臺架發送線路通斷、對地短路等試題、以及傳感器數字量模擬（本功能需增加獨立控制器），同時設備可設置30個以上故障點，限制時間答題、同時可對班級每個學生的考試成績進行統計，形成答題成績報表（學生姓名、報考級別、考試成績 等），最終存盤可用打印機進行打印留檔。通過配置與實訓設備臺架數量相同（一臺工控機配套一臺實訓臺架）的診斷實訓系統，可實現多機多教室語音網絡教學功能
三、本系統配有相對應的教材已教學軟件（教材與軟件為同一公司開發，具備同步使用效果）。
|
