KH-C650-2普通車床電氣技能培訓考核實驗裝置

一、概述

KH-C650-2普通車床電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備�？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。

二、適用范圍

本裝置適用于C650-2型普通車床電氣控制的模擬與C650-2型普通車床電氣故障排除的技能考核。

三、技術性能

1、輸入電源：三相四線（～380V±10% 50Hz）

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m

3、裝置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

四、裝置的基本裝備

1、電源控制面板（鋁質面板）

（1）交流電源（帶有漏電保護措施）

提供三相交流電源（380V）

（2）人身安全保護體系

屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。

屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

2、主令控制及圖示板（鋁質面板）

面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。

面板上印有C650型普通車床示意圖，可以很直觀地看出C650普通車床的外形輪廓。

3、元器件安裝板

面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。

4、三相異步電動機

3只380V三相鼠籠異步電動機，分別用作主軸電動機、冷卻泵和快速移動電動機。

5、故障開關箱

設有32個開關，其中1到23用于故障設置；24到32保留。

6、實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。

五、實驗項目及主要內容

1、學生熟悉常用低壓電器的機構、原理；

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；

3、提高學生的動手能力的技能操作水平；

4、通過對機床故障排除，完成機床常見故障的排除；

5、可以設置故障點做為維修電工的技能考核臺。

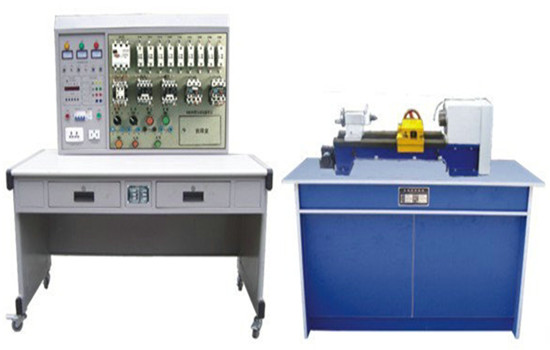

KHS-C6140普通車床電氣技能實訓考核裝置（半實物）

普通車床電氣技能實訓考核裝置（半實物）由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想教學設備。

一、技術性能

1、輸入電源：三相四線（380V±10% 50Hz）

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、裝置容量：＜1KVA

4、重 量：150kg

5、外形尺寸：1800mm×700mm×1250mm

二、裝置構成

（一）主控屏

1、三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。

2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。

3、三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。

4、實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。

（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。

（三）仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。

（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。

三、實訓項目與目的

1、熟悉常用低壓電氣的機構、原理；

2、通過觀察機床模擬運動，了解機床的真實運動狀況；

3、掌握機床電器控制原理及各種保護裝置；

4、掌握機床常見故障發生部分現象及排除方法。

四、故障點設置一覽表

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	10	主軸、冷卻泵電動機不能啟動
2	機床無法啟動	11	冷卻泵不能啟動
3	機床無法啟動	12	冷卻泵不能啟動
4	照明燈不亮	13	冷卻泵不能啟動
5	機床無法啟動	14	刀架不能快速移動
6	機床無法啟動	15	主軸不工作
7	主軸、冷卻泵電動機不能啟動	16	冷卻泵不工作
8	主軸電動機控制不能自鎖	17	不能快速移動
9	主軸電動機控制不能自鎖
