透明仿真教學電梯是為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。
KH-705教學實訓組合電梯模型
一、概述
實訓組合電梯模型為了滿足廣大院校的電氣及工業自動化專業實訓要求。作為一種控制對象模型，采用了組合結構形式，具有功能實用，性能可靠等優點。可以滿足不同PLC控制器，單片機控制系統，ARM控制系統的控制需求。實訓組合電梯模型具有強大的組合功能可以自由將電梯機構、硬件電路組合成2-7層的電梯控制對象。甚至，將兩臺電梯組合成雙聯電梯，以及3臺以上的群控電梯。讓學生有一個從簡單到復雜的學習訓練過程。和滿足院校師生的軟件編程控制要求。作為一種控制對象，本電梯模型提供了標準的接線端口，學生可以按圖索驥，自由探索實驗。實訓組合電梯模型的硬件基本輸入點可達24點，基本輸出點可達30點。為輸入點及輸出點的邏輯對應關系的編程提供了廣闊的空間。轎廂的定位采用了一體化的光電碼盤技術，具有定位精確，結構簡單，原理性強。實訓組合電梯模型無論從電路到機構,從硬件到軟件,均采用了簡約的設計理念，實用可靠的原則。
本系列實訓組合電梯模型共為七層。配合不同的控制器，可以實現電梯的自動平層、自動開關門、順向響應轎內外呼梯信號等基本功能。它采用了直流減速電機進行轎廂的曳引拖動，及轎廂門開關。并具有極限到位保護硬件電路，防止程序錯誤對電機及其機構的損壞。以及調定直流電機的轉速滿足不同控制系統的需要。
松下FP-X L60七層實訓組合電梯模型
主要技術參數：
1、 外形尺寸：800（長）×600（寬）× 800（高）
2、 凈重量：
3、 控制器型號：松下FP-X L60 PLC控制器（60點）
4、 拖動電機：DC：12V 減速電機
5、 電梯組合實驗層數：2-7層
三菱FX1N-60 +8E 七層實訓組合電梯模型
主要技術參數：
1、 外形尺寸：800（長）×600（寬）× 800（高）
2、 凈重量：
3、 控制器型號：三菱FX1N-60 PLC控制器（60點）及8輸出點擴展單元
4、 拖動電機：DC：12V 減速電機
5、 電梯組合實驗層數：2-7層（有到站提示，及報警輸出功能）
三菱FX1N-60 五層實訓組合電梯模型
主要技術參數：
1、 外形尺寸：800（長）×600（寬）× 800（高）
2、 凈重量：
3、 控制器型號：三菱FX1N-60 PLC控制器（60點）
4、 拖動電機：DC：12V 減速電機
5、 電梯組合實驗層數：2-5層（有到站提示，及報警輸出功能）

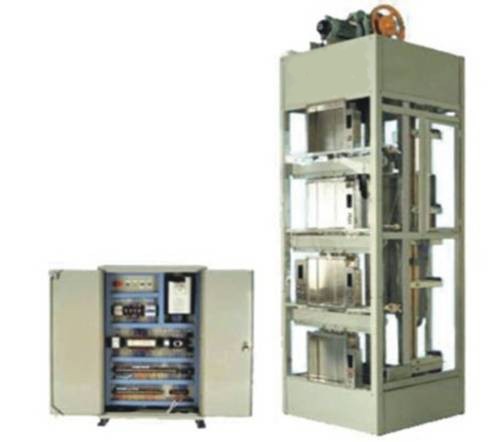

KH-13DT 四層實物電梯實訓考核設備
一、產品概述：
本四層實物電梯實訓考核設備是目前國際教學設備行業中技術含量較高的設備。該設備采用交流變頻調速器與PLC程編的開關量與數字量雙制式控制，并且在電梯上設置了電路、電器、變頻、PLC、機械等常見的40多項故障供學生動手實操。整套設備設計科學合理，透明直觀，是工業自動化控制及樓宇自動化教學設備領域的一大突破性革新。
二、主要參數：
輸入電源：AC380V±5%(三相五線) 50Hz
額定電流：2.5A
環境溫度：-5℃～40℃
相對濕度：≤90%(25℃)
外形尺寸：980×830×3200mm
變 頻 器：FR-A540-0.75KW
Ｐ Ｌ Ｃ：日本三菱FX
設備重量：550Kg
配套電梯多媒體教學系統（10合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、電梯的基礎知識；2、電梯結構配置；3、電梯電器控制系統；4、各種電梯安裝教程；5、電梯使用和維護；6、電梯安裝工藝；7、電梯故障和診斷維修（上）；8、電梯故障和診斷維修（下）；9、電梯維修技術電子書(15合一) ；10、電梯原理及故障PPT(5合一)。
三、設備結構
1、井道柜架：相當于電梯附著的建筑物，為電梯提供支承，固定導軌，是鋼架結構。
2、曳引機：位于柜架頂部，是電梯的動力裝置。安裝在兩條承重梁上，他主要由以下部分組成：
1)電動機：鼠籠式三相感應電動機，采用就頻變壓(VVVF)驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控制要求上升到額定頻率，減速時，使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的合適感。
2)制動器：只在電梯通電運轉時間松閘，當電梯停止時制動并保持轎廂位置不變，工作電壓DC110V。
3)控制器：采用蝸輪桿減速器，具有高密度、高效率、低噪音的特點。
4)曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的磨擦力。
3、控制屏：
1)變頻器：根據PLC給出的指令，對電機的電源頻率、電壓進行調制，使電機平衡。
2)可編程序控制器(PLC)：控制電梯的運行狀態，根據內選信號，對電梯的位置進行邏輯判斷，然后給出運行指令，使電梯實現應答呼梯信號，順向堆停，反向保留信號，自動關門等功能。
3)安全及門鎖回路：由繼電器回路組成，急停，門鎖開關的通斷決定安全及門鎖回路的正常與否，以使PLC斷送電梯是否處于安全狀態。
4、導 軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
5、轎 廂：由曳引鋼絲繩懸掛，通過曳引機另一端連接對重，在導軌上運行，轎廂裝備自動化，門上裝有連鎖開關，當門關閉后電梯才能運行，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。
6、對 重：與轎廂連接，作用是平衡轎廂的重量。
7、層 門：門上有門鎖開關，當層門關閉后，電梯才能啟動。

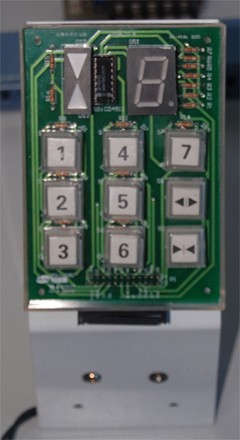

8、操縱箱：設在柜架正面左側，模擬乘客在轎廂內選層的信號輸入設備，包括：
1)數字顯層器：七段數碼顯示轎廂所在樓層
2)"1"、"2"、"3"、"4"選層按鈕
3)關門銨鈕
4)方向指示燈：電梯運行方向指示
5)電源鎖：開關電梯電源，即首層外呼盒
9、減速倍系統：由永磁感應器構成，提供轎廂停層位置信號
10、終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。
四、設備配置
| 序號 |
名 稱 |
單位 |
數量 |
| 1 |
四層四站電梯井道實驗裝置 |
臺 |
1 |
| （1） |
電梯井道模擬系統 |
套 |
1 |
| （2） |
電梯停層減速系統 |
套 |
1 |
| （3） |
門機控制系統 |
套 |
1 |
| （4） |
曳引機系統 |
套 |
1 |
| （5） |
樓層顯示系統 |
套 |
1 |
| （6） |
呼梯控制系統 |
套 |
1 |
| （7） |
安全回路控制系統 |
套 |
1 |
| 2 |
電力拖動控制裝置 |
張 |
1 |
| 3 |
配套易損器材 |
套 |
1 |
| 4 |
工程材料 |
套 |
1 |
| 5 |
配套資料袋 |
套 |
|
五、實驗項目:
1、感應器故障：
故障1：GU(324-310)上強迫減速感應器損壞，電梯不能正常上行，但可以下行。
故障2：GD(325-310)下強迫減速感應器損壞，電梯不能正常下行，但可以上行。
故障3：SW(264-310)上限位感應器損壞，電梯不能正常上行，但可以下行。
故障4：XW(265-310)下限位感應器損壞，電梯不能正常下行，但可以上行。
2、觸點、開關、按鈕故障：
故障5：KAB(268-310)觸板開關失靈，安全觸板無效
故障6～7：AK(268-310)；AG(269-310)開關門按鈕失靈，不能開關門。
故障8～12：1AS(1A-310)；2AS(2A-310)；3AS(3A-310)；4AS(4A-310)；5AS(5A-310)內選按鈕失靈，所選樓層按鈕信號不能登記。
故障13～16：1SA(1S-310)；2SA(2S-310)；3SA(3S-310)；4SA(4S-310)所選樓層按鈕信號不能登記，上呼梯按鈕失靈。
故障17～20：2XA(2X-310)；3XA(3X-310)；4XA(4X-310)；5XA(5X-310)下呼梯按鈕失靈，所選樓層按鈕信號不能登記。
故障21～22：PKM(237-301)；PGM(243-301)開關門到位，開關損壞不能閉合，引起開門或關門繼電器不能吸合。
故障23～27： TS1 (1T1、2T1)； TS2 (1T2、2T2)； TS3 (1T3、2T3)； TS4 (1T4、2T4)； TS5 (1T5、2T5)廳門聯鎖開關回路故障，電梯不能運行。
故障28：SQF(PGM)(111、301)關門到位故障，電梯不能運行。
故障29～31：SJN(301、131)；SAQ(129、127)；SDS(125、123)安全回路、電氣回路故障，電梯不能進行操作。
故障32～33：KDX(115~113)；JR(113~101)相序、熱繼電器故障，電梯不能進行操作。
故障34：DYJ(261-310)安全回路繼電器觸點接觸不良，電梯不能進行任何操作。
故障35：MSJ(262-310)門聯鎖回路繼電器觸點接觸不良，電梯不能運行但可開關門。
故障36～37：KMJ(582-301)；KMJ(304-482)開門回路開門繼電器觸點接觸不良，導致門電機沒電，不能開門。
故障38～39：GMJ(482-301)；GMJ(304-682)關門回路關門繼電器觸點不良，導致門電機沒電不能關門。
故障40～41：KMJ(241-244)；GMJ(235-239)開關門繼電器回路的開關門繼電器常閉觸點接觸不良，導致開門繼電器或關門繼電器不能吸合。
3、PLC輸出繼電器故障：
故障42～46：Y10(1R-304)；Y11(2R-304)；Y12(3R-304)；Y13(4R-304)；Y14(5R-304)內選按鈕燈輸出按鈕燈不亮。
故障47～48：Y6(11，J6)；Y7(11，J7) PLC輸出故障，引起變頻器誤動作或不能運作。
A：各故障點設置于開關外部。
B：各故障點均引至故障端子排。
C：各故障開關均串聯接入。
D：故障排除示例說明：
以故障1為例：當撥動故障鈕子開關1時，電梯不能正常上行。這時只需短接線號324
（端子排2）同線號324（端子排4）電梯則可正常運行�；謴�(fù)鈕子開關1后，請拆除短接線。
