了解電容傳感器的結構及特點

二、實驗儀器：

電容傳感器、電容傳感器模塊、測微頭、數顯直流電壓表、直流穩壓電源、絕緣護套

三、實驗原理：

電容式傳感器是指能將被測物理量的變化轉換為電容量變化的一種傳感器它實質上是具有一個可變參數的電容器。利用平板電容器原理：

                                                          （21-1）

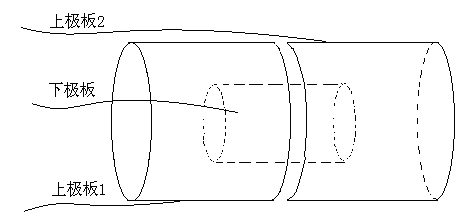

式中，S為極板面積，d為極板間距離，ε₀真空介電常數，ε_r介質相對介電常數，由此可以看出當被測物理量使S、d或ε_r發生變化時，電容量C隨之發生改變，如果保持其中兩個參數不變而僅改變另一參數，就可以將該參數的變化單值地轉換為電容量的變化。所以電容傳感器可以分為三種類型：改變極間距離的變間隙式，改變極板面積的變面積式和改變介質電常數的變介電常數式。這里采用變面積式，如圖11-1兩只平板電容器共享一個下極板，當下極板隨被測物體移動時，兩只電容器上下極板的有效面積一只增大，一只減小，將三個極板用導線引出，形成差動電容輸出。

                                          圖21-1

四、實驗內容與步驟

1．按圖21-2將電容傳感器安裝在電容傳感器模塊上，將傳感器引線插入實驗?zāi)�塊插座中。

圖21-2

2．將電容傳感器模塊的輸出U_O接到數顯直流電壓表。

3．接入±15V電源，合上主控臺電源開關，將電容傳感器調至中間位置，調節Rw，使得數顯直流電壓表顯示為0（選擇2V檔）。（Rw確定后不能改動）

4．旋動測微頭推進電容傳感器的共享極板（下極板），每隔0.2mm記下位移量X與輸出電壓值V的變化，填入下表21-1

五、實驗報告：

1．根據表21-1的數據計算電容傳感器的系統靈敏度S和非線性誤差δ_f。
