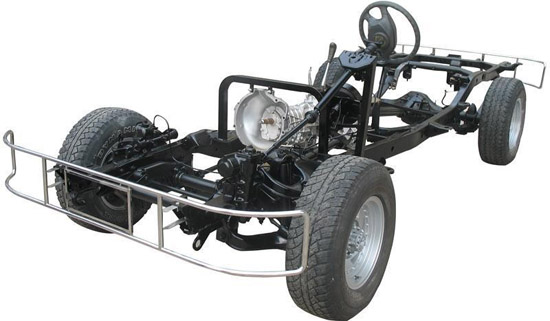

KH-DP001汽車綜合底盤實訓臺
一、簡介
采用五十鈴汽車底盤制造，包括底盤懸掛系、轉向系、傳動系、制動系等系統，配各系統原理講授資料，功能良好，附件齊全，外觀八成新，能正常動態演示各系統工作情況�？赏瓿善嚨妆P拆裝與檢測維修實訓項目。
二、結構組成
五十鈴汽車懸掛系、轉向系、傳動系、制動系等系統；設備使用說明書及實訓指導書。
三、功能特點
1．懸掛系拆裝與檢測。
2．轉向系拆裝與檢測。
3．傳動系拆裝與檢測。
4．制動系拆裝與檢測。
5．汽車底盤綜合實訓。
6．各系統動態演示。
四、技術參數
1．外觀尺寸
3800mm × 1200mm × 800mm(長×寬×高)
2．工藝
汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置。

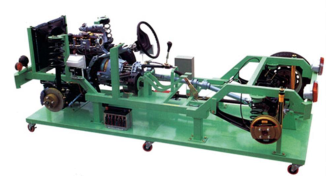

KH-DP52 帕薩特B5底盤實訓臺
一．產品簡介
本實訓系統以原廠翻新B5汽車綜合底盤系統總成實物為基礎，解剖關鍵部位，剖面涂不同顏色，突出結構層次，可對動力驅動與綜合底盤系統進行原理與結構展示。適用于各類型院校及培訓機構對汽車動力驅動與綜合底盤系統結構理論和維修實訓的實訓教學需要。
二．主要用途
1．適用于各類型院校及培訓機構對汽車綜合底盤系統原理與結構展示教學需要。
2．適用于汽車職業技能鑒定考核的需要。
3．適用于綜合底盤系統的結構與原理認知、拆卸和裝配檢測提供標準參照物等教學需要。
三．結構組成
解剖的翻新B5 手動變速器、綜合底盤總成（包含系統各總成及內外附件等）、電動機、移動式的安裝底座等、臺架操作說明書等附件。
四．功能特點
1.進行綜合底盤系統的原理與結構展示。
2.減速電動機驅動，動態演示傳動系統工作過程。
3．液壓制動系統真實操作。
4．轉向系統真實操作。
5．前后橋懸架系統真實操作。
6．各總成解剖關鍵部位，剖面涂不同顏色，突出結構層次。
7．配套安裝底座。
8．安裝底座采用鋼性結構焊接，臺架表面采用烤漆工藝。
9．配套使用說明書及實訓指導書。
五．外形與顏色
設備外形：4800×1500×1500mm (長×寬×高)（長度盡量縮到最短）
安裝底座顏色：7032（用戶可選擇各種顏色）
六．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
1．4底座沖壓成形
2.萬向腳輪
2.1萬向帶鎖止功能腳輪
2.2腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
2.3腳輪：80mm×40mm(直徑×寬度)
七．技術指標
1.電源：220V
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
4．電動機：220V/250W 15轉/分
5．漏電保護開關：DZ47LE-32
