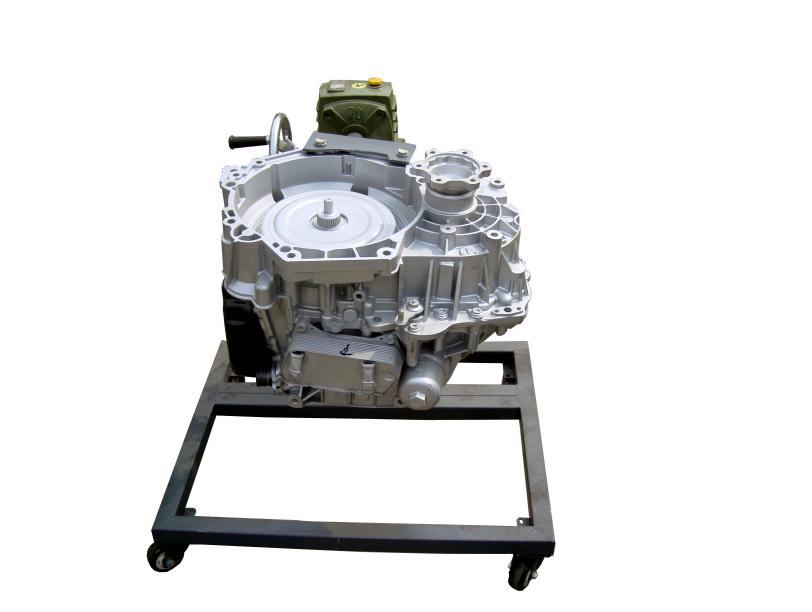

KH-S106大眾01N自動變速箱附拆裝翻轉架



價格：18000元

一、功能簡介
1.采用自動變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。
采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二．技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
三、基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	自動變速器總成	附件齊全，易于拆裝	套	1
2	拆裝翻轉架(帶自鎖腳輪裝置)，帶立柱鋼管200*200*5mm；	950×680×850mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。	臺	1
3	大面積接油盆	660×590×35mm(長×寬×深)	個	1
4	減速機構（帶搖手盤等附件）		套	1

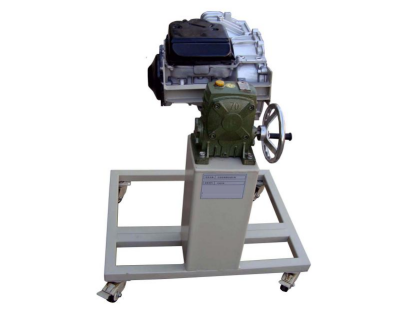

 KH-S111無極自動變速器翻轉架

價格：26000元

一、功能簡介
1.采用自動變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。
采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二．技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
三、基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	自動變速器總成	附件齊全，易于拆裝	套	1
2	拆裝翻轉架(帶自鎖腳輪裝置)，帶立柱鋼管200*200*5mm；	950×680×850mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。	臺	1
3	大面積接油盆	660×590×35mm(長×寬×深)	個	1
4	減速機構（帶搖手盤等附件）		套	1

KH-BS101 離合器DSG變速箱解剖模型運行演示臺

價格：48000元

一、產品簡介

本實訓系統以原廠電控自動變速器為基礎，調速電機為動力源，可對自動變速器進行換檔等工況實際操作、展示汽車自動變速器結構與原理及工作過程。解剖關鍵部位，剖面涂不同顏色，突出結構層次，可對變速器進行原理與結構展示。適用于各類型院校及培訓機構對汽車自動變速器理論和維修實訓的實訓教學需要。

本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。

二、主要用途

1．適用于各類型院校及培訓機構對汽車自動變速器理論和維修實訓的實訓教學需要。

2．適用于各類型院校及培訓機構對汽車自動變速器模塊各單元教學需要。

3．適用于模塊化教學模式的教學需要。

4．適用于汽車職業技能鑒定考核的需要。

5．適用于各模塊的結構與原理認知、功能動態演示、故障診斷與排除等教學需要。

三、結構組成

解剖的翻新DSG自動變速器總成（內外附件齊全）、調速電機、氣壓表、換檔機構、沖壓成形的移動臺架等、直流電源裝置、臺架操作說明書、實驗指導書等附件。

臺架安裝氣壓表、帶鎖止萬向的腳輪、臺架轉動等部位加裝防護裝置。

四、功能特點

1．電動機驅動變速器模擬運行、二極管顯示電磁閥工況；模擬運行工況（包含：換檔、升降檔、加減速等工況）。

2．解剖關鍵部位，剖面涂不同顏色，突出結構層次，可對變速器進行原理與結構展示。

3．指針式壓力表指示氣壓值。

4．執行元器件用LED 燈顯示工作狀態。

5．實訓臺加裝電源等安全保護裝置。

6．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

五、外形與顏色

設備外形：1400×1200×1600mm(長×寬×高)

設備顏色：7032（用戶可選擇各種顏色）

六、制造工藝

1.設備面板柜

1.1鋼性結構焊接

1.2冷板：1.5mm

1.3一次沖壓成形

1.4表面采用亞光灰噴塑工藝，厚度0.3mm.

2.設備底座架

2.1鋼性結構焊接

2.2方管：40*40*2.0mm

2.3底板沖壓成形

2.4表面采用亞光灰噴塑工藝，厚度0.3mm.

3.萬向腳輪

3.1四只萬向帶鎖止功能腳輪

3.2腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

3.3腳輪：150mm×50mm(直徑×寬度)

3.4腳輪支撐：1.5T

七、技術指標

1.工作電源：直流12V

2.氣泵：220V /0.3

3.工作溫度：-40℃～+50℃

4．主機：原車裝置

5.電機：220V /1.5KW   20轉/分

6.交流電源：220V

八、配置
1、大眾DSG變速箱實物解剖而成,可以展示發動機的內部結構以及各部件的相對位置；

2、解剖各個傳動及連接零部件等；

3、解剖變速箱固定在移動支架上，

4.采用電機驅動進行慢速轉動；

5、彩色的剖面，增強結構間的層次感。

6、采用優質鋼管、噴塑柜架，靠其4個萬向腳輪移動。

7、電機帶動、觀察發動機工作狀況7附使用手冊，和安全防護罩。

8、了解自動變速器工作原理、換檔過程和內部元件的運動過程；

9、當電機驅動自動變速器輸入軸運轉時，可以清楚地通過解剖窗口觀察變速器內部運行情況；

10、通過三維顯示燈配合，更好直觀顯示出發動機及變速器的各個部件連接狀況及工作原理。**

11、通過變速箱實訓臺上換擋手柄，可以選擇其中任意檔位，觀察變速器運行狀態。

12、配備專用教學掛圖5套：專用教學課件1套。
