機床電氣控制技術是高職機電一體化、電氣自動化、數控技術等相關專業教學的重要內容, 集專業性、技術性、實踐性于一體, 在整個人才培養方案中占據重要地位。課程涵蓋“常用低壓電器”、“電動機基本控制線路”、“典型工業機床控制線路”、“變頻器控制”、“PLC 控制”等模塊的教學, 與電工技術、電機拖動技術、變頻技術、微機原理等基礎課程關聯緊密。在教學過程中, 如果學生只是通過老師的語言描述、模型、圖片等傳統教學形式來學習課程抽象、深?yuàn)W的理論知識, 而沒有在實際操作中接觸各種電器元件和機床控制設備與線路, 勢必會導致學生對該課程的學習感到枯燥難懂, 造成理論知識學不扎實, 專業技能不能掌握的局面。因此, 我們嘗試在該課程教學中推行“教、學、做”一體化的教學模式, 貫徹教學過程的實踐性,讓教學與生產過程以及實際機床線路的操作訓練相結合。利用自制改造的實驗實訓設備------多功能機床電氣控制實訓臺來完成“教師主導-教、學生主動-學、師生聯合-做”的培養模式, 最終實現高技能型技術人才的培養目標。
綜合機床電氣電路實訓考核鑒定裝置是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實訓設備。全用于課堂演示、機床電氣控制原理性操作及實訓實習考核。裝置通過方便地更換掛箱可分別考核四種機床電路，利用率高、減少資金投入，每個掛箱設置獨立的故障設置盒，操作方便。由于設備均采用工業上通用的電器，因而可作為電工類職業培訓的考核設備。通過本設置的培訓能提高學生動手能力和故障排除技能，并克服以往在實際設備上進行教學費用高且難以達到教學目的的弱點。

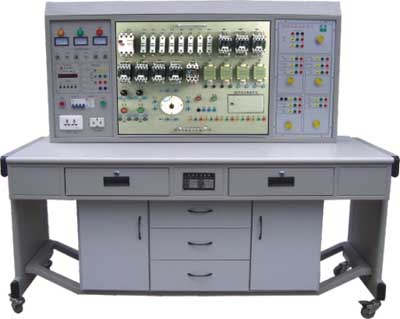

KH-171綜合機床電氣電路實訓考核鑒定裝置
價格：26500元
二、適用范圍
通過更換掛箱能完成以下四種機床電路的實訓考核：
1、X62W型萬能銑床電氣技能實訓考核
2、T68臥式鏜床電路技能實訓考核
3、Z3040搖臂鉆床電路技能實訓考核
4、CA6140普通車床電路技能實訓考核
每個電路均設有17-25個故障點，通過掛箱上的故障設置盒隨機設計故障點。
三、特點
1、一臺裝置能完成四種機床電路的實訓考核，經濟效益顯著。
2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。
3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下復位按鈕后才能重新啟動電源，確保設備安全。
四、技術性能
1、輸入電源：三相四線～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×750mm×1400mm
五、裝置的構成及功能
裝置主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
（3）三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源，且設有報警與復位功能。
（4）實驗管理器：具有設定實訓時間，定時報警、切斷電源等功能。
（5）設有380V和220V插座，為外部?jī)x器提供工作電源。
2、輔助器件安裝屏
右邊安裝屏裝有實訓考核用的演示及驗證電機，電機所有的接線口都已引到面板上，通過專用安全導線與實訓考核電路掛箱連接。
3、四種機床考核電路及對應的故障點：
（一）X62W萬能銑床電路技能實訓考核裝置故障點設置一覽表：
| 故障編號 |
故障現象 |
故障編號 |
故障現象 |
| 1 |
冷卻泵不能啟動 |
13 |
進給電機不能正轉 |
| 2 |
主軸、進給均不能啟動 |
14 |
工作臺不能向上或向后進給 |
| 3 |
主軸無變速?zèng)_動 |
15 |
圓形工作臺不能工作 |
| 4 |
主軸停止制動不正常 |
16 |
非圓工作臺不能向右進給 |
| 5 |
主軸電機不能啟動 |
17 |
非圓不能上下（或前后）進給，不能快進 |
| 6 |
主軸停止不能制動 |
18 |
不能上下（或前后）進給 |
| 7 |
主軸不能啟動 |
19 |
不能向下（或前）進給 |
| 8 |
進給電機不能啟動 |
20 |
進給電機不能反轉 |
| 9 |
進給變速無沖動，圓形工作臺不能工作 |
21 |
只能一地快進操作 |
| 10 |
工作臺不能左右進給 |
22 |
不能快進 |
| 11 |
非圓工作臺不工作 |
23 |
電磁閥不動作 |
| 12 |
工作臺不能向左進給 |
24 |
進給電機不轉 |
（二）T68臥式鏜床電路技能實訓考核掛箱故障點設置一覽表：
| 故障編號 |
故障現象 |
故障編號 |
故障現象 |
| 1 |
機床不能啟動 |
14 |
主軸電機不能正轉 |
| 2 |
主軸正轉不能啟動 |
15 |
主軸只有點動控制 |
| 3 |
主軸正轉不能啟動 |
16 |
主軸電機不能正轉 |
| 4 |
主軸正轉不能啟動 |
17 |
主軸電機不能反轉 |
| 5 |
主軸正轉不能啟動 |
18 |
主軸正轉工作不正常 |
| 6 |
主軸正轉不能啟動 |
19 |
主軸低速不能工作 |
| 7 |
主軸正轉不能啟動 |
20 |
主軸反轉工作不正常 |
| 8 |
主軸正轉不能啟動 |
21 |
主軸高速不工作 |
| 9 |
主軸不能工作 |
22 |
快速電機不能正轉 |
| 10 |
主軸無高速 |
23 |
快速電機不能正轉 |
| 11 |
主軸停止無制動 |
24 |
快速電機不能反轉 |
| 12 |
主軸變速無沖動 |
25 |
快速電機不轉 |
| 13 |
變速?zèng)_動工作不正常 |
|
|
（三）Z3040搖臂鉆床電路技能實訓考核裝置故障點設置一覽表：
| 故障編號 |
故障現象 |
故障編號 |
故障現象 |
| 1 |
機床不工作 |
11 |
立柱不能松開 |
| 2 |
機床不工作 |
12 |
立柱不能松開 |
| 3 |
主軸電機不能啟動 |
13 |
主軸箱不能保持松開 |
| 4 |
主軸電機不能啟動 |
14 |
主軸箱不能松開 |
| 5 |
搖臂不能上升 |
15 |
機床不能啟動 |
| 6 |
搖臂不能上升 |
16 |
冷卻泵不能啟動 |
| 7 |
搖臂不能下降 |
17 |
照明燈不亮 |
| 8 |
搖臂不能下降 |
18 |
主軸不工作 |
| 9 |
立柱不能夾緊 |
19 |
立柱夾緊電機不工作 |
| 10 |
立柱不能夾緊 |
20 |
搖臂不能升降 |
（四）CA6140普通車床電路技能實訓考核掛箱故障點設置一覽表：
KH-JC99機床電氣技能實訓考核鑒定裝置（四合一）
一、概 述
機床電氣技能考核實驗裝置，是為各大、中專院校、技校、職校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實驗、實習、考核職業技能鑒定而研制開發的培訓實驗設備。該設備全部采用實際工業用電器，可靠性好、壽命長。裝置外形美觀，使用操作方便，直觀性強，可用于相關課程的課堂演示、實驗、實習，更可用于機床電氣控制線路維修技能的培訓。該設備還能提供全方位真實的機床電氣故障排除技能的訓練，極大地提高了學生對機床設備的維修技能，克服了以往只能在實際設備上進行教學，費用高且又難以實現教學的目的。本設備已在多所大、中專院校、維修電工培訓、鑒定單位推廣應用，效果較好。
價格：23450元
二、特點
1.本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，設有一臺銑床、一臺車床、一臺鏜床、一臺磨床，該配電柜將四種機床電氣線路合為一體，各種機床占地面積小，外形美觀；
2.直觀性強，通過操作可熟悉了解機床的電氣線路；
3.技能培訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排除故障的訓練要求；
4.可以人為的設置故障點，僅通過開關切換就可設置；
5. 設備要有電壓、電流漏電保護裝置；
6. 柜面為雙面結構，兩邊可以同時操作，互不影響。
三、機床電氣技能培訓考核柜的技術參數
1．輸入電壓：三相四線（或五線）制380V±10% 50HZ
2．工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜2000m
3．裝置容量：＜1.5kVA
4．外形尺寸：700×600×1700mm3
5．設備重量：200kg
四、裝置主要由以下幾個部分組成
1.控制柜門
在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時器兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕，X62W萬能銑床、C6140普通車床、T68臥式鏜床及M7120平面磨床的操作按鈕和動作指示；
通過電壓指示切換開關可在這只電壓表上分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大��；
三相電源輸入，經過漏電保護器后，通過啟動、停止按鈕來控制接觸器，來控制機床電路的總電源的，急停按鈕是用來當發生事故時的緊急停止開關
2.控制柜主體
控制柜分六個部分：
第一部分為X62W萬能銑床的電氣線路部分，在該面板上裝有X62W銑床所有的元器件；
第二部分為C6140普通車床的電氣線路部分，在該面板上裝有C6140車床所有的元器件；
第三部分T68臥式鏜床的電氣線路部分，在該面板上裝有T68臥式鏜床所有的元器件；
第四部分M7120平面磨床的電氣線路部分，在該面板上裝有M7120平面磨床所有的元器件；
第五部分為故障設置箱，每種機床電路的故障箱蓋上印有對應的機床的電氣原理圖，故障箱內設有67個故障開關，其中X62設有18個故障點、C6140設有14個故障、T68設有17個故障點、M7120平面磨床設有18個故障點，每個故障箱門均配有鑰匙，便于管理和考核。
第六為電機面板，共有四臺電機，用來模擬實際機床的動作，電機和速度繼電器的線頭全部用柱子引到面板上，方便測試。
控制柜設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
五、完成的實驗項目
1．認識低壓電氣的結構；
2．C6140普通車床電氣控制培訓；
3．C6140普通車床電氣線路故障的設置與排除實訓；
4．X62W萬能銑床電氣控制培訓；
5．X62W萬能銑床電氣線路故障的設置與排除實訓；
6．T68臥式鏜床電氣控制培訓；
7．T68臥式鏜床電氣線路故障的設置與排除實訓；
8．M7120平面磨床電氣控制培訓；
9．M7120平面磨床電氣線路故障的設置與排除實訓；
