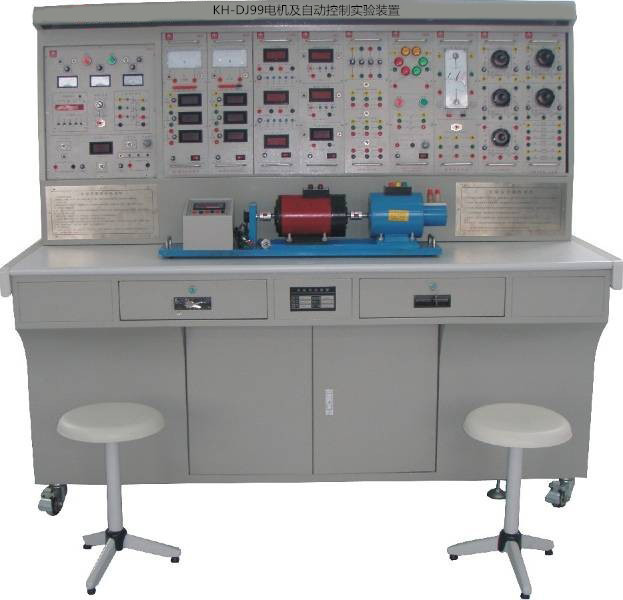

KH-DJ99電機及自動控制實驗裝置

一 、概述
"KH-DJ99電機及自動控制實驗裝置" 綜合了目前我國各類高校所開設的 "電機學"、"電機與拖動"、"控制微電機"、"繼電接觸控制"、"工廠電氣控制"、"可編程控制器技術"、"電力電子技術"、"半導體變流技術"、"電機控制"(直流電機調速、交流電機調速及變頻調速)、"電力拖動自動控制系統"及"控制理論"等課程實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制而成。在同類產品中結構合理、功能完善、可靠性好、性價比高。

二 、特點
1、綜合性強 本裝置綜合了目前國內各類學校"電機學"、"電機與拖動"、"控制微電機"、"繼電接觸控制"、"工廠電氣控制"、"可編程控制器技術"、"電力電子技術"、"半導體變流技術"、"電機控制"(直流電機調速、交流電機調速及變頻調速)、"電力拖動自動控制系統"及"控制理論"等課程實驗項目。
2、適應性強 能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強 從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。
4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。
6、開放性強 控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。
7、先進性強 本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
三 、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：187×73×160cm3
四 、裝置的配備
1、DQ01電源控制屏(鐵質噴塑結構，鋁質面板)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用。
設有電壓，電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 儀表保護體系
設有多只信號插座，與儀表相連，儀表超量程，即能告警并切斷電源，對儀表起到良好的保護作用。
（5）定時器兼報警記錄儀（服務管理器）：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。
(6) 控制屏正面大凹槽內，設有兩根不銹鋼鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控制屏兩側設有三極220V電源插座及三相四極380V電源插座。設有實驗臺照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1不銹鋼電機導軌、1024光碼盤測速系統及智能數顯轉速表
包括1024光碼盤測速系統及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
5、DQ07直流復勵發電機
6、DQ09直流并勵電動機
7、DQ10三相鼠籠式異步電動機
8、DQ11三相線繞式異步電動機
9、DQ12線繞式異步電機起動與調速電阻箱
10、DQ19校正直流測功機
11、DQ22直流數字電壓、毫安、安培表(三只)
直流數顯電壓表一只，采用ICL公司高性能A/D轉換器配以高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。
直流數顯毫安表一只，采用ICL公司高性能A/D轉換器配以高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有超量程報警、指示等功能。
12、DQ25單三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量兩路單相功率P1、P2（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
13、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
14、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
15、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只，10KΩ/8W、20KΩ/8W功率電阻各一個。
16、DQ31波形測試及開關板
由變壓器的波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
17、DQ44數/模交流電流表（四只）
由三只數字交流電流表和一只指針式精密交流電流組成。 測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。
20、DQ45數/模交流電壓表（四只）
由三只數字交流電壓表和一只指針式精密交流電流組成。 測量范圍0～450V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電壓表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V，500V五檔，精度1.0級，直鍵開關切換，設有超量程指示、告警等功能。
18 、DQ23-1交流真有效值電壓表電流表
真有效值交流數字電流表，測量范圍0～5A。
真有效值交流數字電壓表，測量范圍0～500V。
19、DK03晶閘管主電路
提供12只5A/1000V的晶閘管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗。設有帶鏡面精密指針式直流電壓表±300V，精度1.0級帶鏡面直流電流表±2A，精度1.0級各一只和平波電抗器一組。
20、DK04三相晶閘管觸發電路
提供三相觸發電路、功放電路等，與"DK03"配套使用。
21、DK05晶閘管觸發電路實驗
提供單結晶體管觸發電路、正弦波同步移相觸發電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路、TCA785集成觸發電路共五個觸發電路實驗。
22、DK06電機調速控制實驗（Ⅰ）
提供以下模塊：電流反饋與過流保護（FBC+FA）、給定器（G）、轉速變換器（FBS）、速度調節器（ASR）、反號器（AR）、電流調節器（ACR）、電壓隔離器（TVD）。其中調節器I和調節器II的反饋電阻、電容均外接(從DK10上獲得)，實驗時可以靈活改變系統的參數，觀測不同的參數對系統穩定性及相應時間等影響；更可以讓學生從調速系統的各種參數(如電機的機電時間常數等)出發對調節器的放大倍數及積分時間的參數分別設計，同時進行實際結果的驗證，從而完成設計性實驗。
23、DK06-1電機調速控制電路（II）
提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。
24、DK07直流斬波實驗
根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525。可完成教材中降壓斬波電路（Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
25、DK08給定及實驗器件
提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管、24V電源及電感。
26、DK09新器件特性實驗
提供SCR、MOSFET、IGBT、GTO 、GTR新器件，可完成電力電子新器件特性實驗。
27、DK10可調電阻、電容箱
提供耐壓AC63V的可調電容三組，調節范圍為0.1～11.37uF，0～999KΩ十進制可調電阻兩組。
28、DK11單相調壓與隔離變壓器
提供一只0～250V/0.5kVA單相交流自耦調壓器，一個單相整流濾波電路，為相應的實驗提供可調電源；提供一個三相整流濾波電路，為相應實驗提供直流電源。
29、DK12變壓器實驗
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路一組。
30、KH06實驗連接線及配件
實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
五 、完成的教學項目
（一）直流電機實驗
1.直流電機認識實驗；
2.直流發電機實驗；
3.直流并勵電動機實驗；
4.直流電動機轉動慣量測試；
（二）變壓器實驗
1.三相變壓器實驗；
2.三相變壓器的聯接組和不對稱短路實驗；
3.三相三繞組變壓器實驗
4.三相變壓器的并聯運行實驗；
（三）異步電機實驗
1.三相鼠籠異步電動機的工作特性實驗
2.三相異步電動機的起動與調速實驗；
3.三相鼠籠異步電動機的不對稱運行實驗；
4.三相鼠籠式異步電動機轉子轉動慣量的測試實驗；
（四）電機機械特性實驗
1.直流他勵電動機在各種運轉狀態下的機械特性實驗；
2.三相異步電動機在各種運行狀態下的機械特性實驗；
3.三相異步電機M-S曲線的測繪實驗；
（五）電力電子技術實驗
1.單結晶體管觸發電路實驗；
2.正弦波同步移相觸發電路實驗；
3.鋸齒波同步移相觸發電路實驗；
4.西門子TCA785集成觸發電路實驗；
5.KC05集成觸發電路實驗；
6.KC04三相閘管觸發電路實驗；
7.單相半波可控整流電路實驗；
8.單相橋式半控整流電路實驗；
9.單相橋式全控整流及有源逆變電路實驗；
10.三相半波可控整流電路實驗；
11.三相橋式半控整流電路實驗；
12.三相半波有源逆變電路實驗；
13.三相橋式全控整流及有源逆變電路實驗；
14.單相交流調壓電路實驗；
15.三相交流調壓電路實驗；
16.單向晶閘管(SCR)特性實驗；
17.可關斷晶閘管(GTO)特性實驗；
18.功率場效應管(MOSFET)特性實驗；
19.電力晶體管(GTR)特性實驗；
20.絕緣雙極型晶體管(IGBT)特性實驗(IGBT)；
21.直流斬波電路的性能研究降壓斬波電路(IGBT)；
22.直流斬波電路的性能研究升壓斬波電路(IGBT)；
23.直流斬波電路的性能研究升降壓斬波電路(IGBT)；
24.直流斬波電路的性能研究Cuｋ斬波電路(IGBT)；
25.直流斬波電路的性能研究Sepic斬波電路(IGBT)；
26.直流斬波電路的性能研究Zeta斬波電路(IGBT)；
（六）交直流調速實驗
1.晶閘管直流調速系統參數和環節特性的測定實驗(SCR)；
晶閘管直流調速系統主要單元的
2.調試(SCR)；
3.單閉環不可逆直流調速系統實驗(SCR)；
4.雙閉環不可逆直流調速系統實驗(SCR)；
5.邏輯無環流可逆直流調速系統實驗(SCR)；
6.雙閉環三相異步電機調壓調速系統實驗(SCR)；
7.雙閉環三相異步電機串極調速系統實驗(SCR)。

KHDZ-01電機結構原理實訓裝置

一、概 述

“KHDZ-01電機結構原理實訓裝置”是針對各職業院校開設的《電機學》、《電機及電力拖動》、《電機設計學》等課程，并結合《職業技能鑒定培訓教材維修電工》相關內容而研制的。該裝置采用模塊式的實訓教學模式，真實而直觀地展示了電機的內部構造，電機中的每個部件一目了然，通過使用能培養電機維修專業實踐技能和培養電機設計及改造、電機安裝等方面的技能應用型人才。可作為電機初級、中級、高級維修技能考核鑒定設備。

二、裝置特點

1.整套性強 從儀器儀表、專用電源、電機組件、實訓組件及實訓專用導線等均配套齊全；配套件

的性能、規格等緊密結合實訓的需要進行配置。

2.科學性強 為了讓學員容易理解電機的結構和原理,所有電機均采用模塊化構建，能夠真實地反映

電機自身的特性. 組件面板示意圖連線清晰分明，任務明確，操作及維護方便。

3.開放性強 該實訓裝置帶有電壓型和電流型漏電保護功能，采用高可靠手槍插式連接導線，增強安

全可靠性確保實訓者的安全。

三、技術性能

輸入電源：三相四線～380V±10%  50Hz

工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

裝置容量：＜1.5kVA

裝置尺寸： 1800mm×700mm×1520mm

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、交直流電源、測量儀表組件、變壓器模塊、發電機模塊、電動機模塊、負載組件、電機控制功能模塊實訓組件、磁場測試儀、變頻器組件、實訓導線及配件等組成。

1.電源控制屏(鐵質噴塑結構，鋁質面板)

（1）交流電源

三相四線（或五線）電網輸入經電源總開關漏電保護器（容量10A，漏電動作電流≤30mA，動作時間≤0.1S）和交流接觸器再到三相隔離變壓器給實訓設備供電；通過起動、停止、急停按鈕控制交流接觸器，設有供電指示燈及缺相指示。 提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格：1.5kVA、0～450V）�？烧{(diào)交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護，并具有過流聲光告警�？刂破恋墓╇娪扇�相電網經三相漏電保護開關、電網電壓指示表、熔斷器、啟/停按鈕控制交流接觸器輸出，具有漏電聲光告警、過流保護等功能，同時配有一只急停按鈕，便于切斷電源，還配有一只指針式交流電壓表，通過切換和轉換開關，可方便地指示三相電網和三相調壓輸出的每一相的線電壓。

（2）直流電機勵磁電源

直流勵磁電源：220V、0.5A直流電機勵磁專用電源，具有輸出短路保護功能。

（3）人身安全保護體系

三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)，對人身安全起到一定的保護作用。

電壓型漏電保護器1：對隔離變壓器前的線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。

電壓型漏電保護器2：對隔離變壓器后的線路及實驗過程中的接線等出現的漏電現象進行保護，發出聲光報警信號并切斷電源，確保人身安全。

電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

（4）儀器、儀表保護體系

設有交流過流、短路保護器，如果三相隔離變壓器或三相調壓器輸出電流大于整定電流（用戶可調整）或線路錯接短路時，即能發出聲光告警并切斷輸出電源；待用電或線路故障排除后方可重新啟動控制屏，對交流電源起到良好的保護作用。

設有直流電源過壓、過流、及短路保護器,如果直流電源輸出出現過壓、過流、及線路錯接短路時，即能發出聲光告警并切斷輸出電源，待用電或線路故障排除后自動恢復輸出，對直流電源起到良好的保護作用。

設有儀表超量程保護器，如果被測電壓、電流大于測量儀表量程時，即能發出聲光告警并切斷

輸出電源，待選擇正確量程后可重新啟動使用，對儀表起到良好的保護作用。

2.直流電樞電源

可提供0～250V(3A)連續可調穩壓電樞電源，具有過壓、過流、工作指示等功能，并設有直流數顯電壓表，出現過流和短路時能迅速切斷電源并發出告警等安全保護功能。

3.交直流儀表

（1）交流電流表：采用模塊化設計，具有操作簡單，超量程告警等功能。量程范圍：電流0～5A（量程自動切換），精度為0.5級。

（2）交流電壓表：采用模塊化設計，具有操作簡單，超量程告警等功能。量程范圍：電壓0～500V（量程自動切換），精度為0.5級。

（3）直流毫安表：采用模塊化設計，具有操作簡單，超量程告警等功能。量程范圍：電流0～2A（分20mA、200mA、2000mA三檔），精度為0.5級。

（4）直流電壓表：采用模塊化設計，具有操作簡單，超量程告警等功能。量程范圍：電壓0～300V（分2V、20V、300V三檔），精度為0.5級。

（5）單三相智能型功率、功率因數表

由兩套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用的DSP計算有功功率、無功功率。單相功率及三相功率P1、P2的測量，其精度為0.5級；電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質等；此外還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。通過兩表法即可測量三相總功率。

4、DQ32旋轉燈、并網開關、同步機勵磁電源
由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<5～40V/2.5A連續可調，具有短路保護功能>組成。

5、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)

提供90Ω×2/1.3A三組，電阻接線端均已連接至操作面板上，可方便地組合串聯、并聯、串并聯等多種方式使用，可在1.5A、3A不同電流要求的負載下使用。
6、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)

提供900Ω×2/0.41A瓷盤電阻三組，電阻接線端均已連接至操作面板上，可方便地組合串聯、并聯、串并聯等多種方式使用，可在0.5A、1A不同電流要求的負載下使用。
7、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，電阻接線端均已連接至操作面板上，可方便地組合串聯、并聯、串并聯等多種方式使用，可在0.5A、1A、1.5A、3A不同電流要求的負載下使用。

提供單相電機起動電容35uF/450V一只、4μF/450V電力電容1只。

8、DQ31波形測試及開關板
由變壓器的波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
9、GDQ12線繞式異步電機起動與調速電阻箱

提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

10.實訓桌

實訓桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌底部裝有四個帶剎車的萬向輪，便于移動和固定。

11、DQ03-1不銹鋼電機導軌、光電編碼器測速系統及智能數顯轉速表。

包括測速系統及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間很好的連接，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。測速系統采用光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。

12.DQ08直流串勵電動機：220V、0.8A、120W、1400r/min。

13.DQ09直流他勵電動機：220V、1.1A、185W、1500r/min。

14.DQ10三相鼠籠式異步電動機：220V/△、0.5A、100W、1420r/min。

15.DQ11三相線繞式異步電動機：220V/Y、0.6A、120W、1380r/min

16.DQ14三相同步電動機：作電動機時，220V/Y、0.35A、90W、1500r/min；作發電機時，220V/Y、0.45A、170W、1500r/min。

17.DQ15單相電容起動異步電動機：220V、1.45A、90W、1400r/min、C=35uF。

18.DQ19校正直流測功機：220V、2.0A、 350W、1500r/min

即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載和輸出轉矩的測試。

19.DQ41永磁式直流電機： 220V、0.6A、120W、1500r/min。

20.DJYL-01左右手定則演示器

21.DJYL-02安培力演示器

22.DJYL-03楞次定律演示器

23.DJYL-04手搖交直流發電機演示模型

24.DJYL-05自耦變壓器演示模型

25.DJYL-06單相變壓器演示模型

26.DJYL-07三相變壓器演示模型

27.DJYL-08三相鼠籠異步電動機演示模型（透明可通電運行）

28.DJYL-09直流電動機演示模型（透明可通電運行）

29.拆裝工具

配備電機拆裝相應工具，可完成本裝置配套真實電機的拆轉，了解實際電機的內部結構。

30.磁場測試儀：配備專用的磁場測試儀“YJT-100手持式數字特斯拉計”，可測試電機磁場的強弱。

31.KH06實訓連接線及配件

采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸良好。

32.歐式導線架

裝置配有歐式導線架，用于懸掛和放置實訓專用連接導線，外形尺寸為530mm×430mm×1200mm，設有五個萬向輪，造型美觀大方。

五、實訓項目要求：

(一)電磁實訓

1.左右手定則演示

2.安培定則演示

3.楞次定律演示

4.手搖交直流發電機演示

5.三相鼠籠式異步電動機演示模型

6.直流電動機演示模型

(二) 變壓器原理實訓

1.單相變壓器

(1)變壓器重繞數據的記錄與計算

(2)變壓器繞組的拆除

(3)變壓器繞組的繞制

(4)變壓器的組裝

(5)絕緣電阻的測試

(6)直流電阻的測試

(7)變壓器變比的測試

(8)空載試驗

(9)短路試驗

(10)同名端的判別

2.三相變壓器

(1)變壓器重繞數據的記錄與計算

(2)變壓器繞組的拆除

(3)變壓器繞組的繞制

(4)變壓器的組裝

(5)絕緣電阻的測試

(6)直流電阻的測試

(7)變壓器變比的測試

(8)首末端與同名端的判別

3.自耦變壓器

(三)  電動機實訓

1.直流電動機的認識

2.測定直流他勵電動機的工作特性和機械特性

3.測定直流他勵電動機的調速特性

4.直流串勵電動機

5.交流電動機的認識

6.測定三相鼠籠式異步電動機的參數和工作特性

7.單相電容起動異步電動機

8.測定三相線繞式異步電動機的機械特性

9.永磁式直流電動機

10.直流他勵電動機的拆裝實訓

11.直流串勵電動機的拆裝實訓

12.永磁式直流電機的拆裝實訓

13.三相異步電動機的拆裝實訓

14.三相線繞式異步電動機的拆裝實訓

15.單相電容起動異步電動機的拆裝實訓

16.三相同步電機的拆裝實訓

(四)發電機實訓

1.測定直流并勵發電機的特性

2.三相同步發電機的運行特性

3.三相同步發電機的并網運行

4.永磁式直流發電機

七 設備配置清單

序   號	編   號	名         稱	數量	備注
1	DQ01	電源控制屏	1套
2	DQ02	實訓桌	1張
3	DQ03-1	固定電機導軌、光碼盤測速系統及智能數顯轉速表	1件
4	DQ08	直流串勵電動機	1臺
5	DQ09	直流并勵電動機	1臺
6	DQ10	三相鼠籠式異步電動機	1臺
7	DQ11	三相線繞式異步電動機	1臺
8	GDQ12	線繞式異步電動機起動與調速電阻箱	1件
9	DQ14	三相同步電機	1臺
10	DQ15	單相電容起動異步電動機	1臺
11	DQ19	校正直流測功機	1臺
12	DQ41	永磁式直流電機	1臺
13	DQ25	單/三相智能功率、功率因數表	1件
14	DQ26	三相可調電阻器（每組90Ω*2/1.3A）	1件
15	DQ27	三相可調電阻器（每組900Ω*2/0.41A）	1件
16	DQ29	可調電阻器、電容器	1件
17	DQ31	波形測試及開關板	1件
18	DQ32	旋轉燈、并網開關、同步機勵磁電源	1件
19	DJYL-01	左右手定則演示器	1件
20	DJYL-02	安培力演示器	1件
21	DJYL-03	楞次定律演示器	1件
22	DJYL-04	手搖交直流發電機演示模型	1件
23	DJYL-05	自耦變壓器演示模型	1件
24	DJYL-06	單相變壓器演示模型	1件
25	DJYL-07	三相變壓器演示模型	1件
26	DJYL-08	三相鼠籠異步電動機演示模型	1件
27	DJYL-09	直流電動機演示模型	1件
28		拆裝工具	1件
29		手持式數字特斯拉計”，	1件
30	XJ-1	歐式導線架	1件
31	KH05	高可靠護套結構手槍插實訓連接線及配件	1套
32		實訓指導書（紙質+電子版）	1套
33		凳子（四腳方凳）	2個/套
34	正版3D仿真軟件	電機及變壓器原理，電機拆裝，低壓電器，電力拖動及電氣控制相關3D虛擬仿真軟件	1套



 相關產品
