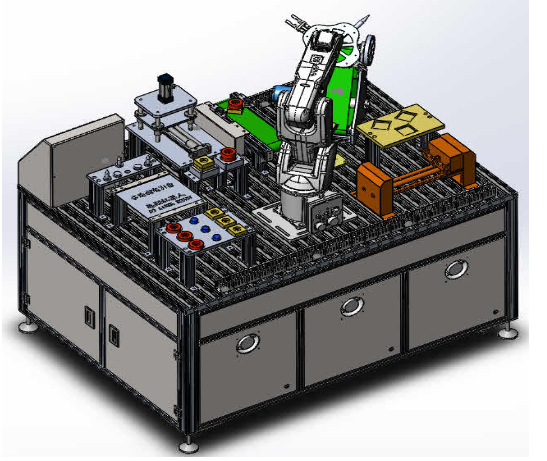

工業機器人多功能實訓工作站以關節型六軸串聯工業機器人為核心，在操作平臺的四周合理分布有多種不同工藝應用的實訓模塊，包含了搬運碼垛工藝、分揀工藝、拋光打磨工藝、裝配工藝等工業機器人典型應用，不僅滿足了職業院校不同專業學生針對工業機器人的操作和編程的教學需求，完全來源于工業應用現場的特征也使該工作站更加適合于作為職業技能競賽平臺。工作站深度集成了離線編程技術，軟件中不僅包含了與硬件平臺的相符三維模型資源，還大大簡化了涂膠及搬運碼垛工藝實現的編程應用過程、提高軌跡復現精度、避免發生碰撞干涉。
一、產品組成：
1、工業機器人1臺;
2、完成產品輸送、分揀、碼垛，產品軌跡涂膠、TCP校點等工作;
3、組成：機器人模塊、實訓模塊、控制模塊等;
4、平臺采用模塊化設計，實訓功能可自主搭配，能夠完成工業機器人認知與操作，運行軌跡操縱，程序數據及設定等示教編程。
二、技術參數：
1、六軸機器人標配：ABBIRB12006自由度工業機器人
2、外形尺寸：L1600mm×W1200mm×H2000mm
3、工作電源：220V±5% 50HZ
4、安全保護：漏電保護，過流保護，短路保護
5、環境溫度：-10～50℃
6、相對溫度：≤85%
7、整機重量：85kg
三、產品配置及功能：
1、工業機器人機器人本體(ABB、國產可選)
1)軸數：6軸
2)第6軸達到距離：700mm
3)稱重能力：6kg
4)重復定位精度：±0.02mm
5)防護等級：IP40
6)安裝方式：落地式
7)機器人底座尺寸：190×190mm
8)本體質量：54kg
9)機器人本體到控制柜之間的電纜長度：不小于5m
10)上臂集成信號源：至少10路
11)上臂集成氣源：最高5bar
12)TCP最大速度：不小于7.1m/s
2、主機架1600×1200×900mm工業鋁型材搭建，鈑金表面噴塑處理，帶滾輪。
3、操作面板模塊操作面板上的元件：操作面板上的元件，電源指示燈，蜂鳴器等。
4、放料平臺模塊實現物料搬運,九宮格分揀功能。
5、碼垛倉庫模塊由三層碼垛平臺組成，鈑金噴塑，鋁型材搭建。
6、流水線模塊實現與輸送物料自動化設備聯動，實現自動搬運分類倉儲等功能。
7、TCP及工具架模塊實現TCP工具存儲，TCP點的校準等功能。
8、幾何軌跡模塊(TCP練習區)A4紙大小，模板可按要求更換，模板上有矩形，三角形，圓，弧線燈，文字等軌跡。
9、沖壓模塊實現與沖壓自動化設備聯動，實現沖壓設備自動搬運分類倉儲等功能。
10、拋光打磨模塊模擬工廠比較通用的打磨砂輪拋光砂輪打磨皮帶等打磨工藝。實現模擬打磨拋光等功能。
11、裝配點膠模塊模擬工廠比較通用的二次定位軸孔裝配，點膠等工藝。
12、加工中心模塊模擬工廠比較通用的加工類設備上下料，上嵌件等工藝。
13、機器人夾具模塊實現物料吸取，TCP軌跡運行等功能。
四、實訓模塊介紹：

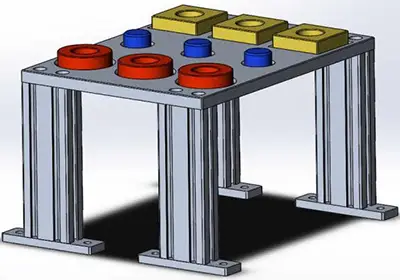

1、放料平臺模塊介紹：
1)搬運應用場景與工廠實際自動上下料相似；
2)可進行機器人點位示教編程與調試；
3)可根據學習內容不同設定不同的搬運方式；
4)可根據工件不同采用不同的搬運夾具。

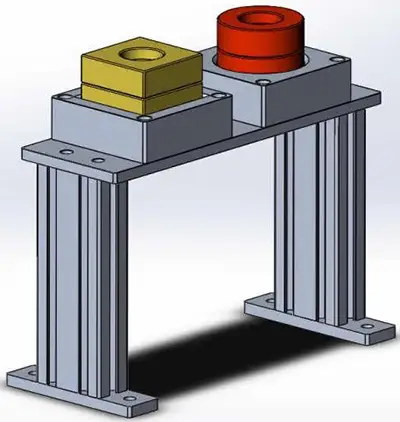

2、碼垛平臺模塊介紹：
1)碼垛應用場景與工廠實際紙箱碼垛情況相似；
2)可進行機器人點位示教編程與調試；
3)可根據學習內容不同而設置不同碼垛形式；
4)可根據工件不同采用不同的夾取夾具。

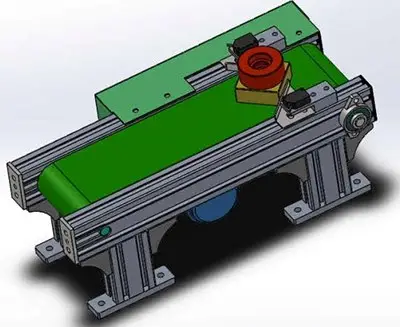

3、流水線模塊介紹：
1)流水線應用場景與工廠實際物流情況相似；
2)可進行機器人點位示教編程與調試；
3)可根據學習內容不同而設置不同挑選形式；
4)可根據工件不同采用不同的夾取夾具。

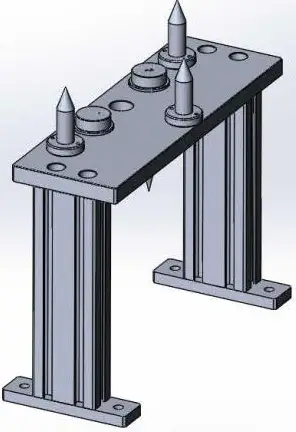

4、TCP及工具架模塊介紹：
1)TCP示教點用于實現機器人基準定位；
2)工具架用于存放機器人各種工具；
3)可根據學習內容不同而選擇工具；
4)機器人可根據工件不同選擇不同的工具。

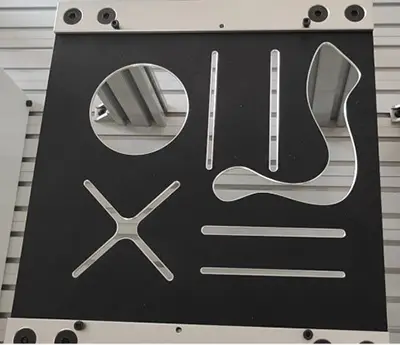

5、幾何軌跡模塊介紹：
將工業機器人對產品裝配前的涂膠工藝進行功能抽象化，機器人攜帶畫筆工具模擬涂膠槍在3D軌跡面板上完成固定的軌跡過程。保證工藝真實性同時增加教學性和趣味性。

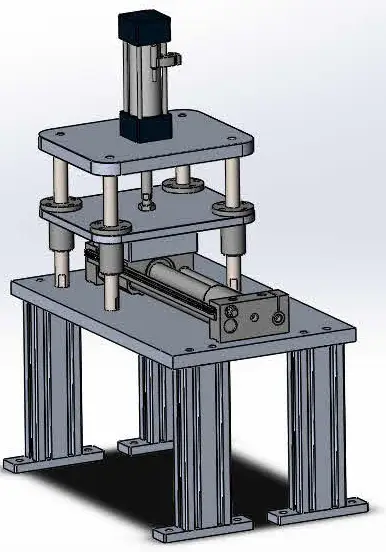

6、沖壓模塊介紹：

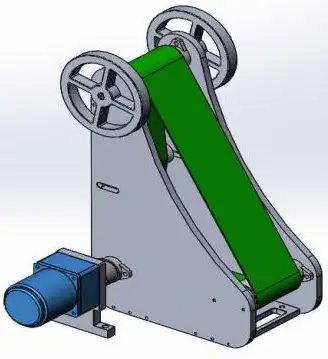

將工業機器人對產品沖壓工藝進行功能抽象化，機器人攜帶夾治具將產品放入或取出沖壓設備中產品，模擬完成沖壓自動化生產的軌跡過程，保證工藝真實性同時增加教學性和趣味性。7、7、拋光打磨模塊介紹：
將工業機器人對產品拋光打磨工藝進行功能抽象化，機器人攜帶夾治具將產品進行打磨或拋光，模擬完成拋光打磨自動化生產的軌跡過程，保證工藝真實性同時增加教學性和趣味性。

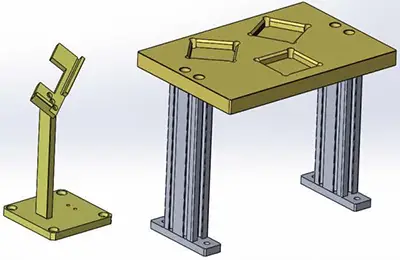

8、裝配點膠模塊介紹：
將工業機器人對產品裝配點膠工藝進行功能抽象化，機器人攜帶夾治具將產品進行二次定位后實現多個零件組合在一起并點膠，模擬完成裝配點膠自動化生產的軌跡過程，保證工藝真實性同時增加教學性和趣味性。

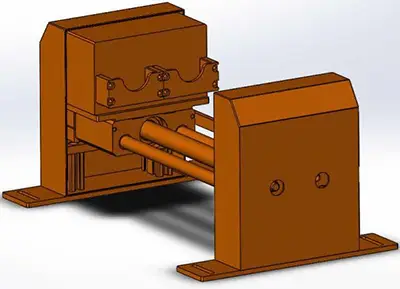

9、加工中心模塊介紹：
將工業機器人對產品加工中心上下料工藝進行功能抽象化，機器人攜帶夾治具將產品放入或取出加工中心，模擬完成加工中心自動化生產的軌跡過程，保證工藝真實性同時增加教學性和趣味性。

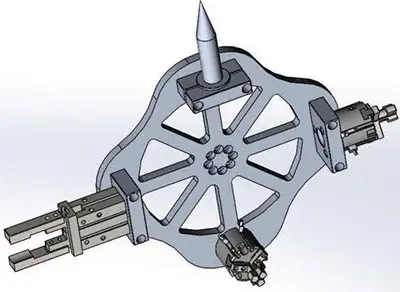

10、機器人夾具模塊介紹：
1)采用多工位夾具設計；
2)可根據產品形狀實現夾取或吸盤方式；
3)可根據學習內容不同聯系不同工具是使用方法；
4)可進行工具的二次開發。

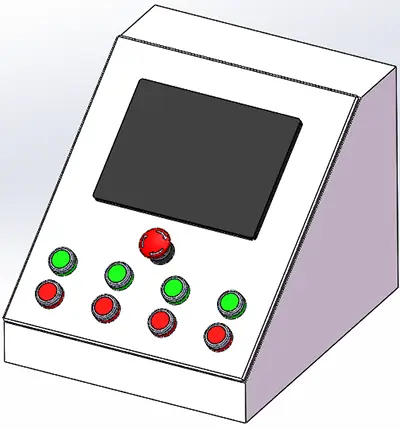

11、PLC控制模塊介紹：
1)學會控制按鈕的接線與定義說明
2)學會人機交互界面觸摸屏的界面編寫控制程序設定
3)學會PLC與機器人控制系統、平臺工作模塊進行電氣控制
五、主要實訓內容：
1、主要實訓內容：機器人認知、機器人手動操縱、查看機器人信息、機器人數據的備份與恢復、機器人I/O通信、機器人的硬件連接、PLC控制、氣源裝置及氣缸、電磁閥控制、機械手手動控制、上料模塊的裝調與操控、裝配模塊的裝調與操控、機器檢測模塊的裝調與操控、噴涂模塊的裝調與操控、光電傳感器檢測及調整、碼垛模塊的裝調與操控、機器人軌跡運動模塊裝調。
2、此基礎平臺主要完成以下工作：來料、輸送、碼垛、分揀、裝配、檢測等，并搭載了TCP校點模塊、焊接(涂膠)軌跡模擬模塊。
3、此基礎工作站以三種工件裝配為一款產品為前提，通過來料來料儲存單元在芯片組裝機構實現物料組裝，然后通過輸送裝置輸出到后續工序。
4、物料儲存在碼垛模塊，由機器人將物料分揀至分揀料盤，分揀好的產品有機器人再次送回碼垛模塊，完成整個循環。
六、實訓功能：
1、工業機器人的應用;
2、機電一體化系統的應用;
3、機器人電氣設計和應用;
4、電機和傳感器的技術和應用;
5、氣動技術應用;
6、變頻器的安裝與調試;
7、觸摸屏基本控制與設置;
8、可用于考核或技能競賽，可考察職業能力;
9、工業機器人本體與控制器的安裝接線。
10、工業機器人初始化與參數恢復;
11、工業機器人碼垛應用接線;
12、工業機器人應用夾具選擇與設計工業機器人碼垛應用編程與調試;
13、工業機器人測系統數據交換的電氣連接與調試技術;
14、工業機器人外圍單元的電氣連接與調試技術;
15、整機系統和監控系統的數據交換電氣連接與調試;
16、工業機器人編程調試和應用;
17、工業機器人描圖操作模塊系統的調試;
18、工業機器人模擬倉庫出入庫系統的調試;
19、工業機器人工件裝配模塊系統的調試;
20、工業機器人多模塊系統的組合與編程應用。
|
