物聯網智能家居實訓沙盤模型是針對高等院校智能家居實訓的需求,綜合運用傳感器采集、執行器控制、無線傳感器網絡、嵌入式系統、RFID系統、網絡通信、云平臺系統等物聯網技術以及多學科技術的交叉融合,依托部署在沙盤內的各種傳感器節點、控制節點、智能網關、智能終端實現家居生活環境的智能環境監測、智能安防監測、智能設備控制、智能設備聯動等功能,貼近真實智能家居系統,為物聯網智能家居實訓教學提供了一個完備的應用實訓系統。
物聯網智能家居實訓沙盤模型實驗系統資源豐富,覆蓋多種課程實驗,可完成單片機技術、嵌入式技術、RFID射頻識別技術、無線傳感器網絡技術、無線通訊技術、傳感器技術、云平臺技術、電子技術應用等諸多課程的實驗實訓,課程實驗提供開放的軟件及代碼資源,支持二次開發,著重培養學生的實際動手能力與編程能力,可實現教學、科研、學生畢業設計等相關物聯網課題。
一、沙盤模型特點:

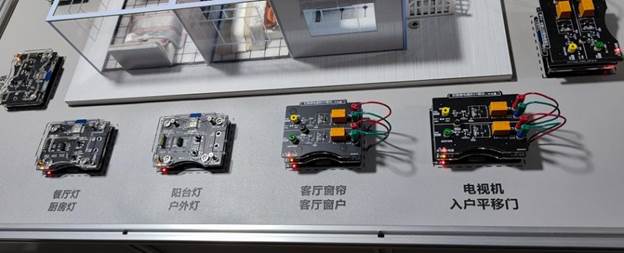

物聯網智能家居實訓沙盤模型是一款以綜合實訓為主的實景沙盤,沙盤主要由實景演示區和綜合實訓區兩部分組成,通過將實景演示區的平層沙盤和綜合實訓區的物聯網模塊相結合,實現通過外圍物聯網模塊控制沙盤內的燈光和電器,完成智能家居系統的實訓實驗。
1、智能家居沙盤采用高強度鋁合金骨架,外形尺寸1.1m*1.0m*0.25m;
2、智能家居沙盤包含12路燈光、電動窗簾、電動窗戶、電視機、電動門、空調、排風扇、警示燈、監控以及全部燈光開關,均可通過外圍實驗模塊進行控制;
3、智能家居沙盤采用一體式供電結構,整個沙盤只需連接一根電源線即可,通過一根電源線可以為16路模塊供電,省去繁雜的接線工作,便于學生使用操作;
4、智能家居沙盤表面集成16個實驗模塊插槽,所有實驗插槽均可進行磁吸式連接,并且集成防短路設計,支持至多個模塊的聯動實驗,可在單個知識點學習的基礎上,進行多模塊綜合應用實驗,可完成無線傳感網絡實驗等多種復雜的聯網實驗;
5、智能家居沙盤內部與外圍物聯網模塊底板連接,可通過物聯網模塊直接控制智能家居的燈光和電器,代碼開源,支持二次開發;
6、提供NewIOT物聯網實驗平臺,用于實驗調試及相關物聯網模塊基礎配置;

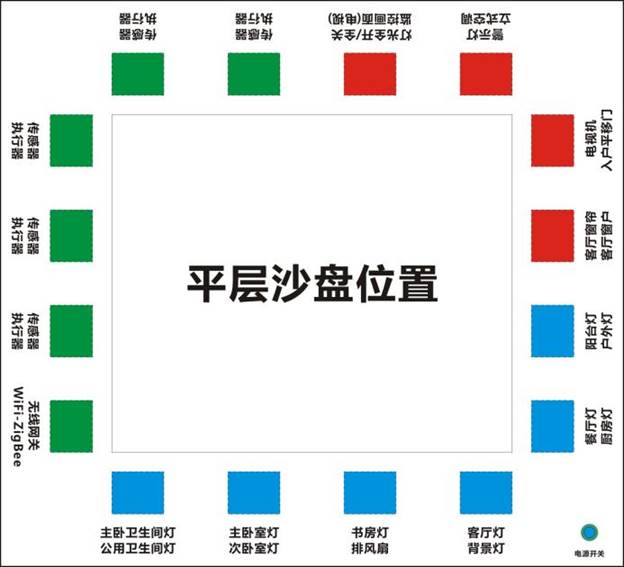

二、沙盤模塊:

1、采用磁吸式可拆卸結構,集成防呆設計,避免短路;
2、可以無縫吸附到智能家居實訓沙盤上,插槽集成供電功能,無需單獨外接電源;

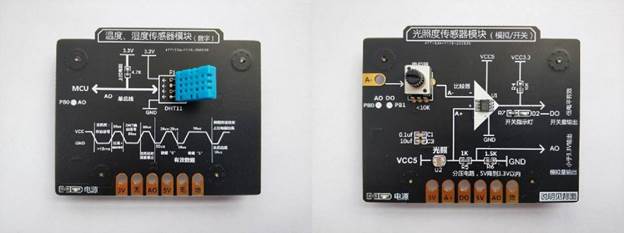

3、實驗模塊表面集成電路圖(下圖),便于學生更直觀的了解元器件的組成及模塊的運行原理:

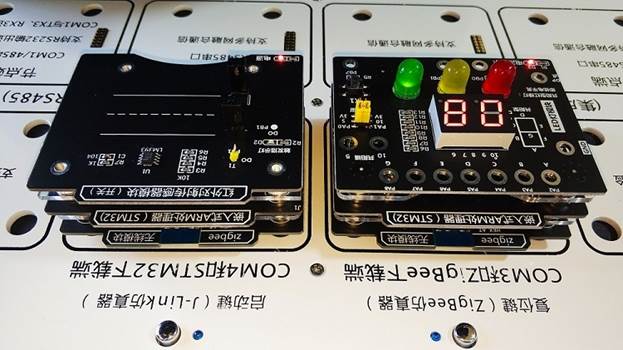

4、模塊均采用磁吸式接口設計+搭積木式結構,集成標準的12路彈性插針,可以實現供電、仿真調試、數據通信、IO口拓展等功能,同時支持搭積木式的多級磁吸聯接,通過彈性插針即可通信,無須外接跳線,通過模塊相互搭積木,組成一套完整的物聯網系統,如:STM32處理器+ZigBee無線模塊+傳感器模塊(3層垂直積木,無須額外接線),可拓展性強,如下圖所示:

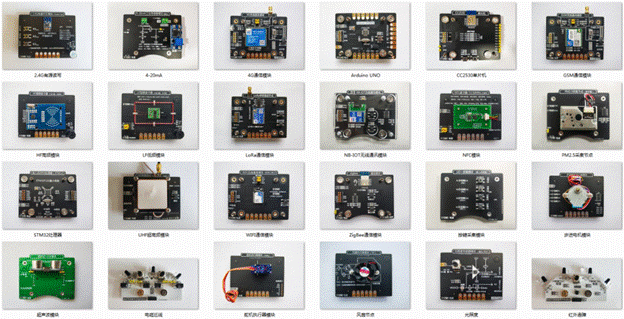

5、模塊升級:更新最新物聯網模塊時,保證可以與智能家居實訓沙盤無縫連接,避免重復購買造成浪費;
三、實驗內容:
通過將各個實驗模塊與智能家居實訓沙盤相結合,可進行多種實訓實驗:
1、智能燈光控制實驗(12路)
2、WiFi無線通信實驗
3、智能窗簾控制實驗
4、環境檢測與聯動實驗
5、智能窗戶控制實驗
6、RFID讀卡與應用實驗
7、智能門禁控制實驗
8、云平臺配置與應用實驗
9、智能空調控制實驗
10、單片機開發與應用實驗
11、智能電視控制實驗
12、傳感器采集與應用實驗
13、智能監控控制實驗
14、執行器控制與應用實驗
15、智能風扇控制實驗
16、ZigBee無線傳感器網絡配置實驗
實驗中提供開源的實驗代碼,可自行修改、編譯代碼,支持二次開發,可根據以上基礎實驗,自行拓展更多智能家居實驗,實現家居系統的開發與應用;
四、物聯網智能家居實訓沙盤模型組成:
|
序號
|
項目
|
名稱
|
數量
|
備注
|
|
1
|
沙盤
|
智能家居實訓沙盤
|
1
|
一體化供電平臺
|
|
2
|
調試平臺
|
物聯網實驗平臺
|
1
|
一體化供電平臺
|
|
3
|
供電底板
|
3.3V/5V供電底板
|
16
|
支持磁吸搭積木
|
|
4
|
單片機模塊
|
嵌入式STM32模塊
|
16
|
支持磁吸搭積木
|
|
5
|
無線通訊模塊
|
ZigBee無線通信模塊
|
16
|
支持磁吸搭積木
|
|
WIFI無線通信模塊
|
1
|
支持磁吸搭積木
|
|
6
|
傳感器模塊
|
空氣溫濕度傳感器
|
1
|
支持磁吸搭積木
|
|
光照傳感器
|
1
|
支持磁吸搭積木
|
|
霍爾(門磁)傳感器
|
1
|
支持磁吸搭積木
|
|
人體紅外傳感器
|
1
|
支持磁吸搭積木
|
|
氣體傳感器
|
1
|
支持磁吸搭積木
|
|
火焰?zhèn)鞲衅?/span>
|
1
|
支持磁吸搭積木
|
|
紅外對射傳感器
|
1
|
支持磁吸搭積木
|
|
限位器傳感器
|
1
|
支持磁吸搭積木
|
|
7
|
執行控制器模塊
|
雙路繼電器執行器
|
4
|
支持磁吸搭積木
|
|
8
|
云平臺
|
公有云平臺
|
1
|
支持上云
|
|
9
|
其他配件
|
電源線、香蕉線等
|
1
|
|
五、物聯網智能家居實訓沙盤模型參數:
|
序號
|
名稱
|
參數
|
|
1
|
智能家居實訓沙盤

|
采用鋁合金骨架,尺寸1.1m*1.0m*0.25m;
采用5V-12V安全電壓,提供1路電源總開關;
內置平層沙盤模型,支持12路燈光、電動窗簾、電動窗戶、電視機、電動門、空調、排風扇、警示燈、攝像監控等燈光電器;
內置智能家居沙盤主板,支持多路燈光電器控制,支持wifi路由功能,支持拓展卡,支持語音控制等功能;
提供16路磁吸模塊連接板,支持物聯網模塊磁吸搭積木連接,至少支持3層模塊疊加;
提供8路接線插座,用于接線連接;
|
|
2
|
物聯網實驗平臺

|
外觀尺寸:長415*寬310*高50(mm),材質:鋁合金楔形結構;
實驗平臺采用一體式供電結構,整個實驗過程只需連接一根電源線和數據線即可。
采用全新的教學模式:磁吸積木式教學,所有模塊可以進行疊羅漢式(搭積木)的組裝連接,支持多層模塊疊加,無需外數據線與電源線;
提供5V供電接口(Type-C)、以太網接口、雙路USB接口、J-link下載器接口、CC-Debugger下載器接口、RS232/RS485串口,其中J-link下載器、CC-Debugger下載器均為平臺內置,下載程序時只需將模塊吸附到平臺對應下載端即可,無需接線;
內置USB串口服務設備,通過1路USB虛擬出多路串口,根據端口虛擬出不同的串口,最多可拓展8路串口接口,其中包含普通TTL串口4路,485串口4路;
實驗平臺具備8個通用實驗模塊插槽,每個插槽集成12路接觸點,供模塊進行數據通訊及供電,并且插槽集成防短路功能,可直接將模塊吸附到插槽內,支持最多8個模塊聯動實驗;
實驗平臺上集成了485選擇鍵、ZigBee仿真器復位鍵、J-Link仿真器啟動鍵和虛擬儀器啟動鍵,在使用不同功能的時候,方便切換和使用,同時實訓平臺內部集成還原功能模塊,當通訊及仿真調試出現混亂時,只需關閉電源再重啟,即可恢復出廠設置;
|
|
3
|

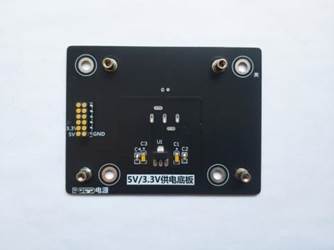

3.3v/5v供電底板

|
提供3.3v/5v供電觸點,為上層模塊進行持續供電;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
4
|

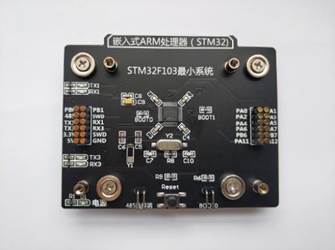

嵌入式STM32處理器

|
采用STM32F103處理器,內核:ARM 32位的Cortex?-M3 CPU;最高72MHz工作頻率,在存儲器的0等待周期訪問時可達1.25DMips/MHz (Dhrystone 2.1);
存儲器:
從16K到32K字節的閃存程序存儲器;
從6K到10K字節的SRAM;
支持USB、CAN、6個定時器、2個ADC 、6個通信接口;
提供485選擇端、BOOT0兩路接口;提供1個復位鍵;
程序下載方式為實驗平臺內部下載,即無須外部接線,節省接線操作時間,帶有電源保護電路;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
5
|

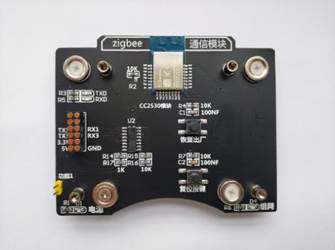

ZigBee無線通信模塊

|
主芯片:CC2530F256,256K Flash,8K RAM,內置8051單片機及無線收發器,支持11-26信道更改,支持點播、組播、廣播多種類型數據通信,支持自動組網及網絡自愈功能;
串行速率:9600-115200bps多種速率可選;
無線頻率:2.4GHz;
無線協議:ZigBee2007/PRO;
通訊接口:UART;
無障礙傳輸距離:200米;
集成串口切換功能,通過跳線方式,可將通訊線路進行切換;
具備協調器、路由器及終端功能,可通過串口指令讓設備在三種類型中自由切換;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
6
|
Wifi無線通信模塊

|
主芯片集成MAC、基頻芯片及射頻收發單元,內置低功耗運行機制,可以有效的降低功耗運行;
支持WiFi@2.4GHz802.11b/g/n無線標準;
支持WEP/WPA-PSK/WPA2-PSK安全模式;
支持AP、STA、AP+STA工作模式;
完全集成的串口轉無線TCP/UDP傳輸功能,多個串口速率選擇;
支持TCP/UDPClient注冊包機制;
支持SimpleConfig/Airkiss/usrlink快速聯網配置;
支持AT+指令集配置;
集成串口切換功能,通過跳線方式,可將通訊線路進行切換;
通過參數配置,可通過WiFi無線節點,將傳感器數據傳入云端;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
7
|

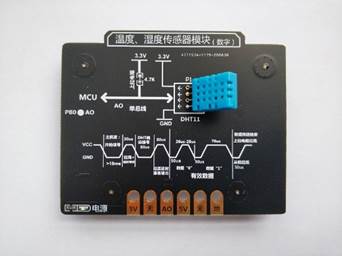

空氣溫濕度傳感器

|
采用DHT11傳感器;
溫度:檢測范圍0-50度,精確到可以達到0.5℃;
濕度:
檢測范圍20%RH-95%RH, 精確到可以達到2%RH;
支持電容型濕度傳感實驗;
支持濕度值脈沖信號輸出;
輸出形式:數字量;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
8
|
光照度傳感器

|
采用ROHM原裝BH1750FVI芯片;
輸出形式:數字量、模擬量;
使用寬電壓LM393電壓比較器,工作穩定;
光照度范圍:0-65535lx
傳感器內置16bitAD轉換器,直接數字輸出,省略復雜的計算,省略標定,不區分環境光源,接近于視覺靈敏度的分光特性,可對廣泛的亮度進行1勒克斯的高精度測定;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
9
|

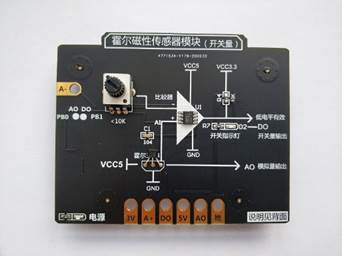

霍爾傳感器

|
使用3144霍爾傳感器;
工作頻率寬:DC100KH;
使用寬電壓LM393電壓比較器,工作穩定;
支持靈敏度可調;
支持信號輸出指示;
輸出形式:開關量
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
10
|

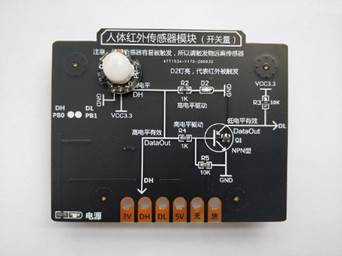

人體紅外傳感器

|
采用SR602感應傳感器;
感應距離:0-5M;
支持紅外對射、紅外漫反射傳感實驗;
同時提供傳感器的模擬量信號;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
11
|

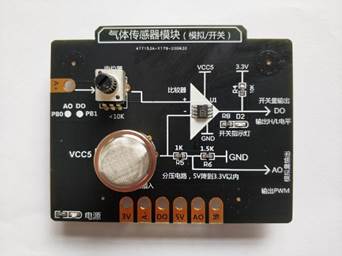

氣體傳感器

|
采用可拆卸結構,支持MQ系列半導體氣敏元件;
支持1路數字量輸出;
支持1路模擬量AD輸出功能;
支持靈敏度可調;
檢測濃度:300-10000ppm;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
12
|

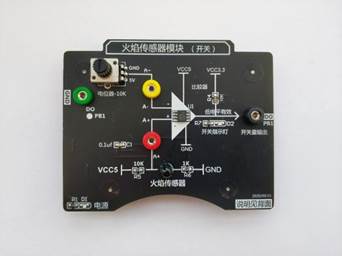

火焰?zhèn)鞲衅?/span>

|
探測角度:60°;
檢測波長:760nm-1100nm;
輸出形式:開關量;
支持靈敏度可調;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
13
|

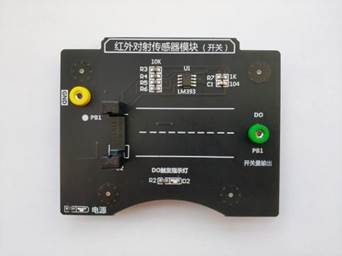

紅外對射傳感器

|
采用H2010直射型光電傳感器,槽寬10mm;
使用寬電壓LM393電壓比較器,工作穩定;
具有信號輸出指示燈,輸出高電平燈滅,輸出低電平燈亮;
輸出形式:開關量;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
14
|

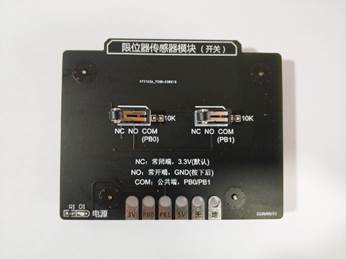

限位器傳感器

|
采用工業生產的機械限位器,限位器被觸發后可以選擇高電平輸出或者低電平輸出形式;
提供雙路限位器,支持外接設備控制;
提供NO、COM、NC三路輸出端;
可以模擬一些工業傳感器的觸發采集,如紅外柵欄、人體紅外等;
輸出形式:開關量;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
15
|

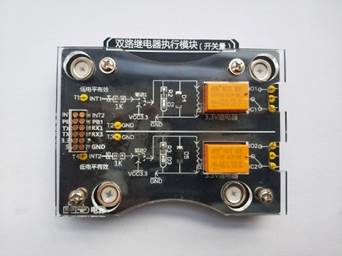

雙路繼電器執行器

|
采用5V控制繼電器,實現雙路控制開關;
繼電器規格3A-200VAC;3A-30VDC;
提供NO、COM、NC三路輸出端,可外接控制設備;
提供雙路指示燈,顯示繼電器狀態;
提供“通用平臺”彈性探針接觸點,用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針,用于搭積木形式教學。
|
|
16
|

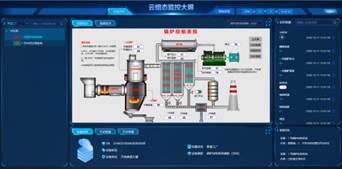

公有云平臺

|
支持傳統工業上云:可通過多種通訊方式,如: 5G(NB-IOT)、4G、GPRS(2.5G)、 Lora、 WiFi等,將工業上傳統硬件(包括教學傳感器模塊)接入云端,實現對工業生產環境數據的全面監控;
Modbus協議:采用工業上常用的Modbus協議,可將工業級別傳感器完全移植到教學實踐中,并提供源代碼,讓學生更快的與社會接軌;
可以通過wifi、4g、nb-iot無線模塊,將傳感器數據直接采集到云端顯示;
支持云組態設置;
支持手機接收傳感器報警信息;
支持微信小程序顯示組態內容,及控制設備等功能;
|
|
