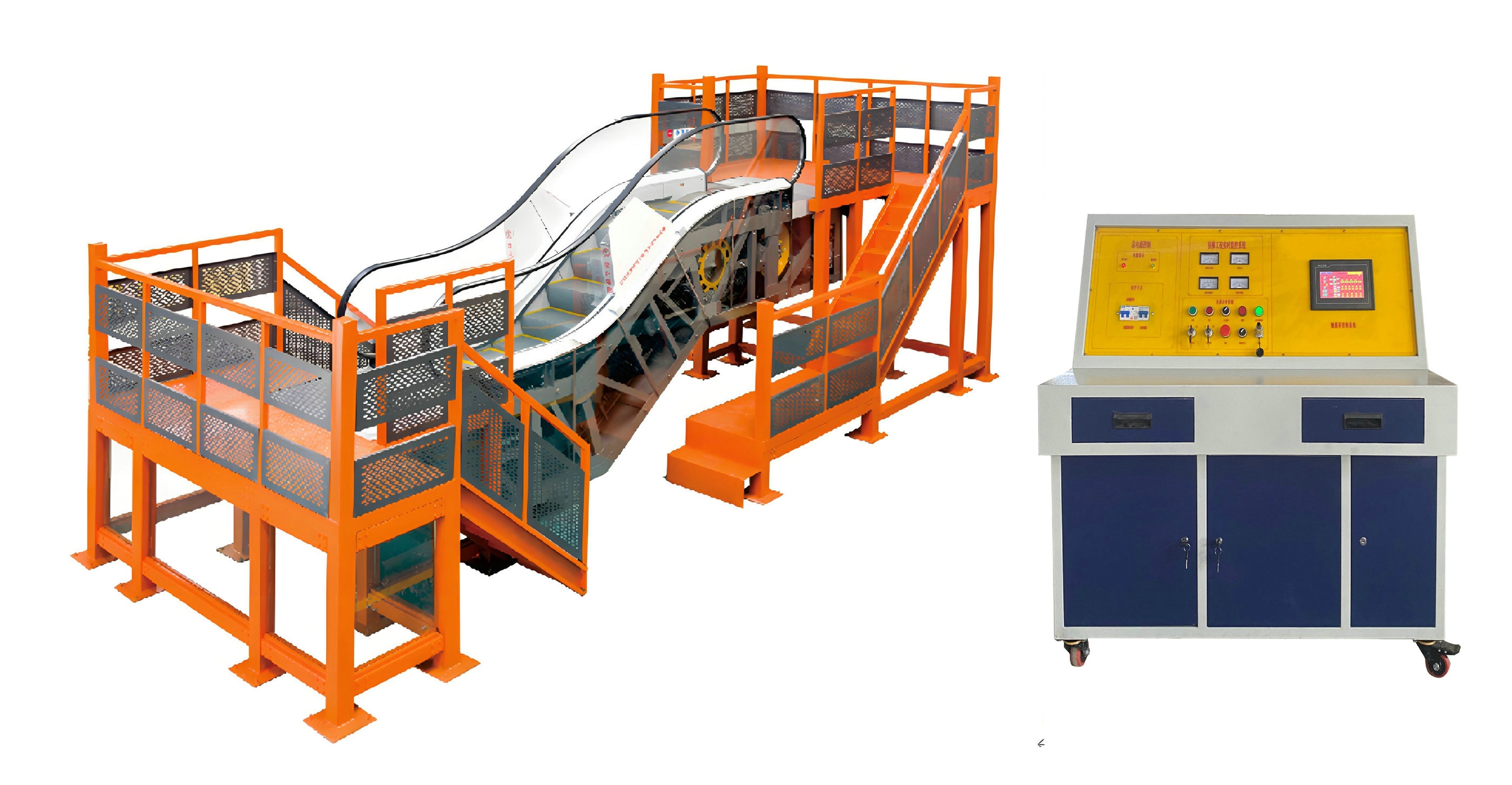

雙樓梯教學扶梯實訓設備是根據真實自動扶梯的安裝調試和維保需求開發，方便學生更加直觀感性認識和了解自動扶梯在各種運行狀態下各機構的動作過程及故障現象，桁架外部采用玻璃結構。能實現滿足 GB16899-2011 要求的自動扶梯的載客和安全保護功能，符合TSGT7005-2012 的相關要求。 采用先進的自動扶梯一體化控制及旁路變頻驅動技術，采用主流的曳引機，采用符合 GB16899-2011 要求的 PESSRAE（用于自動扶梯和自動人行道的可編程電子安全相關系統）。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

一、 技術指標：

1、輸入電源：三相四線（或三相五線）AC380V±10% 50Hz

2、整機容量：＜8kVA

3、提升高度：1600mm

4、驅動方式：變頻（節能自起動）

5、智能考核器： 內存：4G;容量：64G;屏幕為 8.4 寸LED 10點電容觸摸屏;分辨率：800*600;內置無線WiFi和網終接口

6、監控系統：電壓、電流工況實時監控。

7、故障模塊：具有32位常見故障模擬設置功能。

8、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。

9、扶梯尺寸：8000mm（長）×2800mm（寬）×3700mm（高）

10、控制臺尺寸：1200×750×1210mm

11、裝置結構：實訓扶梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，梯級觀光平臺為四方鋼管與花紋鋼板及C形鋼拼接而成，堅固耐用。

二、雙樓梯教學扶梯實訓設備基本配置：

1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。

2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。

3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。

4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。

5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。

6、樓梯上下平臺：扶梯下部出入口有四方鋼管焊接而成具一定斜坡的踏步平臺，平臺三邊具有安全護手欄桿框架，踏步采用180mmC形鋼焊接而成，堅固耐用。平臺上表面鋪設花紋鋼板，需具備防滑作用。扶梯上部出入口平臺上三個方向具有護手欄桿設計，上部平臺距地表面有具有一定斜坡的踏步樓梯對接而成，方便學生出入上平臺方便安全，踏步樓梯兩側面也安裝護手?jǐn)r桿。扶梯上下部出入口平臺欄桿框架內嵌縷空鐵質安全護板，安全護板表面采用噴塑工藝處理。

三、實驗項目及主要內容：

1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。

2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。

3、提高學生實際的動手分析能力，實際提高技能操作水平。

4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。

四、實驗室綜合實訓考核學習系統：

本系統平臺內含四大模塊：

1、智能考核系統模塊：

考核機配置為：內存：4G;容量：64G;屏幕為 8.4 寸LED10點電容觸摸屏;分辨率：800*600;內置無線WiFi和網終接口。

考核機自帶學生端軟件和教師端軟件，教師端軟件也可安裝在不同的主機上。故障考核內容能實現32項故障考核功能。

用戶可選擇通過無線或RS-232串口通訊、485通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、學生信息登記、參數設定、遠程起動、信息反饋、考核評分等功能。

教師通過教師端軟件對設備設置故障：多臺設備隨機模式設定；故障分初級、中級、高級三種等級；故障總數設定；設備號設定；故障隨機數量設定；

學生信息管理：教師端可以對學生姓名、性別、學號、班級、學科及照片等進行登記注冊。

◎考核內容管理：教師端可以對登記注冊的學生登陸某設備號和等級考試進行分類管理。

◎綜合操作管理：教師端可以對學員是否單機模式或多機模式操作進行分類；出題方式可選定直接或題庫兩種模式；考試時間可設定和保存；最后題庫試卷發布等操作。

◎故障提示管理：教師端可以對每個故障設定代碼和故障產生時的現象入排除方法進行文字描述并顯示在學生端考核界面上；同時軟件具有在線查看故障在線路圖中的某點位置圖，方便學員理解和加深對故障的認知和排除。

◎試卷查詢：可對本次學員信息、學號、設備號、分?jǐn)?shù)、類別、所有故障點回答是否有效進行查詢。

◎分?jǐn)?shù)查詢：可對本次學員信息、學號、設備號、分?jǐn)?shù)進行查詢。

◎?qū)W生端答題考核：考核方式分直接和題庫兩種模式。點擊開始后選擇學生證件號開始答題，教師端顯示正在答題的學生信息。通過這套系統，從而真實的模擬出電梯發生的故障，能夠讓學生在產生故障等過程中學習電梯維修能力；

◎提交試卷：選完后，直接按“提交試卷”按鈕，完成此次的考試答題。

◎?qū)W生端故障調試模式：輸入調試密碼，點擊對應故障號對所有故障點進行通與斷測試。

◎?qū)W生端顯示界面采用8寸高清晰彩色液晶10點電容觸控屏，中文菜單式觸控操作界面，人機對話友好。教師端可控制任意一臺帶驅動模塊的實訓設備。

2、配套仿真互動拆裝軟件：

1）自動扶梯仿真互動拆裝實訓系統(以下簡稱：本軟件)是基于WEB3D虛擬現實技術平臺開發構建的仿真教學軟件，可對扶梯的內部結構組成以及拆裝過程和工作原理進行直觀的動態展示，彌補了扶梯實訓設備的上述不足，讓學生沉浸在仿真互動實訓軟件中，身臨其境的互動體驗，積極參與，主動探索知識，可根據自身實際需求隨時隨地，模擬任何場景，自由自在的教學。所有設備、器材、零部件都是虛擬的，在教學的過程中不會因?yàn)槿魏五e誤操作造成危險事故，也不會因?yàn)椴僮魇д`而造成損失，大幅降低實驗設備的維護費用以及對實驗器材的損傷，每一個學生均可以參與其中，有效的改變了以往因?qū)嵱?xùn)設備不足迫使學生分組學習的局面。

2）本軟件包含扶梯仿真軟件簡介、扶梯電氣線路圖、扶梯零部件名稱、扶梯拆卸仿真演示、扶梯拆卸引導練習、自動扶梯的工作原理、教學資源包等功能模塊，各模塊又根據知識內容細分為桁架結構、驅動主機(曳引機)、梯級與梯路、驅動裝置、扶手裝置、防護裝置六個節點。

3）扶梯零部件名稱模塊以三維動態的模型展示扶梯的各個零部件，用戶可以360度任意視角自由的查看，對零部件進行縮放、平移、旋轉、隱藏、顯示等交互操作，用戶還可選擇查看動態的爆炸視圖，便于了解其內部的構造，每個零部件會顯示一個對應的小標簽，當用戶點擊該標簽后將顯示該零部件的名稱和介紹說明。

4）扶梯拆卸仿真演示通過三維交互的動畫來動態的展示扶梯拆卸過程，按照特定的邏輯順序而設定，有拆裝的先后順序，符合實際操作中的流程和順序。此模塊是為了第一次使用拆裝仿真的師生，熟悉正確的操作流程和拆裝順序以及注意事項。在扶梯拆卸引導練習模式中，將要拆裝的零件會閃爍發光，提示用戶當前應該拆裝此零部件，點擊該零件，將反饋一個正確的提示音并播放該零件的拆裝動畫，如果操作錯誤，將反饋一個錯誤提示音并視為無效操作不播放任何動畫，直到選擇正確拆裝順序的零件，軟件才會播放其對應的動畫，完成之后再開始下一動作。

5）自動扶梯的工作原理分為曳引機、梯級梯路、驅動裝置和扶手裝置四個節點，充分的發揮三維動畫的技術優勢，立體直觀的動態展示扶梯的工作狀態，各機構部件的協同工作過程，并通過剖切、透明等方式展示其機構運行的原理。

6）本軟件還將提供扶梯的電氣線路圖，或零部件的布局結構圖紙，通過二維三維結合的方式，可對結構原理以及知識點做完整的解析。

3、自測模擬試題模塊：

1）考核系統包括試題庫管理模塊、試卷生成模塊和定時考試模塊。

2）考核系統具有學員登陸、座位號、性別等身份核實功能。

3）試題庫管理模塊可以對題庫進行選擇添加和編輯管理。

4）題庫編輯模塊可以編輯篩選題目的內容、選項答案、題目性質：二項選擇、三項選擇、四項選擇等。

5）題庫編輯模塊可以批量刪除題庫中不需要的題目。

6）試卷生成模塊可以根據題目的類型、數量自動隨機生成100道考試試卷。

7）考試模塊具有定時器，可以提示用戶已使用的考試時間。

8）考試模塊支持的考試題型有單選題、多選題、判斷題。

9）考試模塊每一道題有單獨的顯示頁面，題目的切換可以通過”上一題“、“下一題”兩個按鈕，或者通過鼠標單擊定位到某一個題目。

10）考試模塊每一道題有“答案提示”及“糾錯”兩個按鈕。

11）考試模塊完成答題后，可以提交試卷，通過系統實時智能監測，可以提醒用戶是否已經完整答題。

12）考試模塊提交試卷后，可以由系統內置的智能評估引擎自動評估試卷，并生成考試結果報表和得分情況。

13）考試結果報表總體展示答題的數量和對錯情況、考試用時以及詳細列出考試題目的內容與答題情況，可以看任何一道已提交試題的答題情況，包括：正確、錯誤、未答。

14）題庫試卷模塊：包含電扶梯維修保養專業理論題庫、電梯安裝維修作業人員理論考試練習題庫、自動扶梯習題題庫等三種。

4、自動扶梯安全部件識別軟件系統：

安全部件識別練習系統能進行自動扶梯機械、電氣部件的識別實訓、考核，通過實訓可以讓學生快速識別自動扶梯機械部件和電氣部件，了解其作用、安裝位置等自動扶梯基礎知識，從而讓其快速地掌握自動扶梯的基本結構與原理。老師可以根據教學需要對學生進行自動扶梯機械部件與電氣部件的識別實訓與考核使用。

◎標號：對應扶梯彩圖所標識出的數字號碼，每個號碼用線條與扶梯各部件相對應，

◎上一號：標號如果大于1，標號減1，

◎下一號：標號加1，

◎確認：當選擇完扶梯名稱后，按此鍵，部件名稱欄就會出現標號所對應的部件名稱，給出正確或錯誤提示。

◎查看扶梯部件圖片：軟件具有調入扶梯立體彩圖界面，方便學生了解技校標號所處位置。

◎查看答案：系統列出標號所對應的扶梯部件名稱。

◎軟件具有正常或錯誤聲音提示功能。

5、扶梯部件裝配視頻：

1）軟件平臺自帶視頻播放器功能：具有打開文件、播放、暫停、順序播放、改變播放次數、前進播放、后退播放、截圖工具、音量調整等功能按鈕。

2）視頻內容包括：桁架裝配視頻、梯級裝配視頻、曳引機裝配視頻、自動扶梯視頻等

五、主要實訓項目：
1、自動扶梯的安全操作與使用實訓
2、梯級的拆裝操作與實訓
3、梳齒板的調整與實訓
4、扶手帶的張緊調整與實訓
5、梯級鏈張緊調整與實訓
6、制動器的調整與實訓
7、維護保養前的安全知識操作與實訓
8、日常維護保養
9、自動扶梯緊急救援
10、自動扶梯安全回路故障查找及排除實訓
11、自動扶梯檢修電路故障查找及排除實訓
12、自動扶梯安全監控電路故障查找及排除實訓
13、自動扶梯動力電路故障查找及排除實訓
14、自動扶梯控制電路故障查找及排除實訓
15、自動扶梯控制電路故障在線考核實訓

六、自動扶梯技術規格：

1、總體說明：

1.1電梯編號：L1-L2

1.2建筑物類型：校內實訓室

1.3扶手支架類型：苗條型

1.4扶手支架高度：900mm

1.5適用標準：GB16899-1997

2、主要技術參數：

2.1安裝方式：室內

2.2布置方式：單臺

2.3提升高度：1600mm

2.4傾角：35

2.5梯級寬度：1000mm

2.6水平梯級：2K

2.7速度：0.5 m/s

2.8供電方式：三相五線制

2.9電機電壓：380V

2.10照明電壓：36V

2.11頻率：50HZ

2.12減速機：蝸輪蝸桿

2.13控制屏安裝：桁架內

2.14起動：星、三角

2.15起動方式：鑰匙

3、型材：

3.1扶手支架型材：發紋不銹鋼

3.2護壁板：透明鋼化玻璃

3.3內蓋板：發紋不銹鋼

3.4外蓋板：發紋不銹鋼

3.5圍裙板：發紋不銹鋼

3.6梯級：不銹鋼

3.7梯級顏色：黑色（帶黃邊框）

3.8扶手帶：黑色

3.9前沿板及蓋板：發紋不銹鋼

3.10梳齒：合成樹脂

4、故障顯示（中文）

5、變頻節能功能

七、自動扶梯主要部件配置表：

八、自動扶梯主要功能：
