一、產品概述：
VR焊接模擬仿真實訓設備采用虛擬現實技術，讓學員產生身臨其境的真實環境和感受。利用虛擬現實技術開發的焊接仿真系統為學員提供一種結構化的學習經驗，加快學習進程的手段，是對傳統焊接教學活動的有益補充。虛擬焊接仿真是根據不同的焊接工藝參數（工件尺寸、焊接方法、焊接電流、電壓、速度等）模擬不同的焊接方法對焊件進行焊接、氣割等加工，焊接過程可產生不同的焊縫形狀從而使焊縫成型的過程。其技術涉及計算機科學、材料學、自動控制技術等諸多學科領域。虛擬焊接仿真系統具有：節省大量的培訓成本及培訓時間，增強培訓管理，提高培訓效果，改善培訓環境等優點。
二、功能特點：

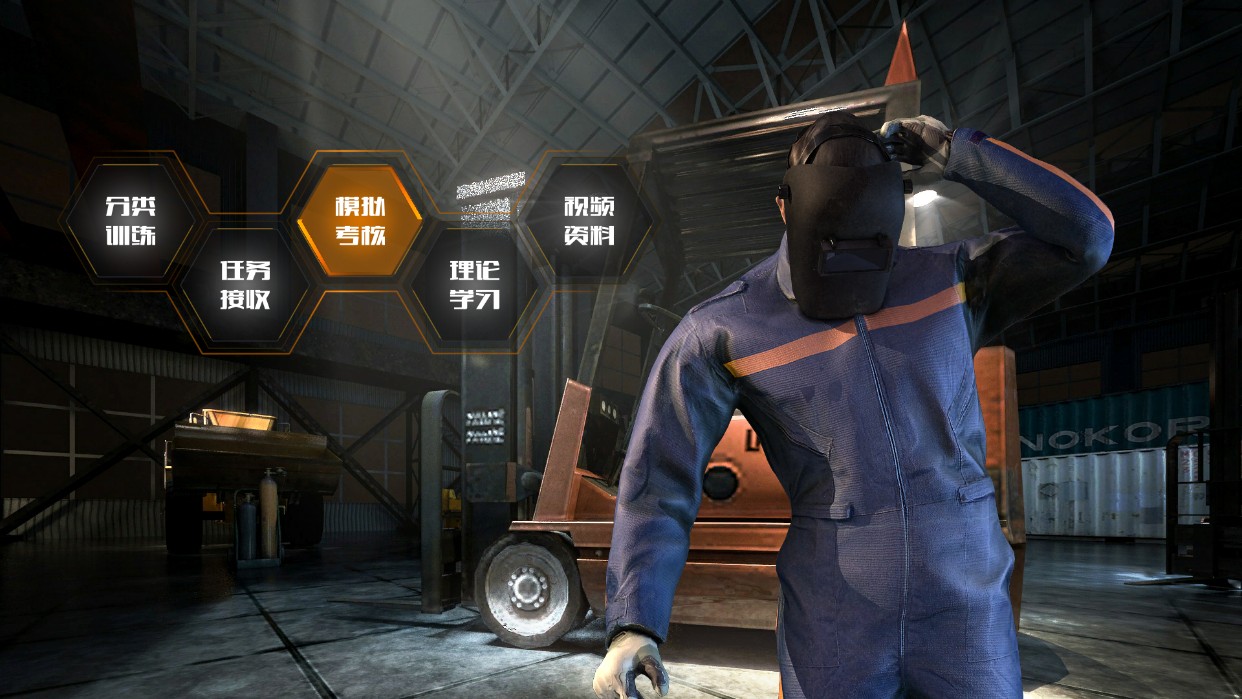

1、該系統包括分類訓練、任務接收（教師端）、模擬考核、理論學習和視頻資料五個模塊；可進行模擬訓練、模擬考核、任務接收訓練、以及文檔和視頻資料理論學習。
2、該系統具備交流手工電弧焊模擬操作訓練、氬弧焊模擬操作訓練、氣體保護焊模擬操作訓練、氧乙炔切割模擬操作模擬訓練、空氣等離子切割模擬操作訓練、半自動氣割機模擬操作訓練和教師管理系統（數據服務器系統）。其中手工電弧焊、氣體保護焊、氬弧焊和氧乙炔切割課題包括四種模式，分別為基礎訓練模式、情景訓練模式、自由訓練模式和實物訓練模式，空氣等離子切割和半自動氣割機具備基礎訓練和情景訓練兩種模式。

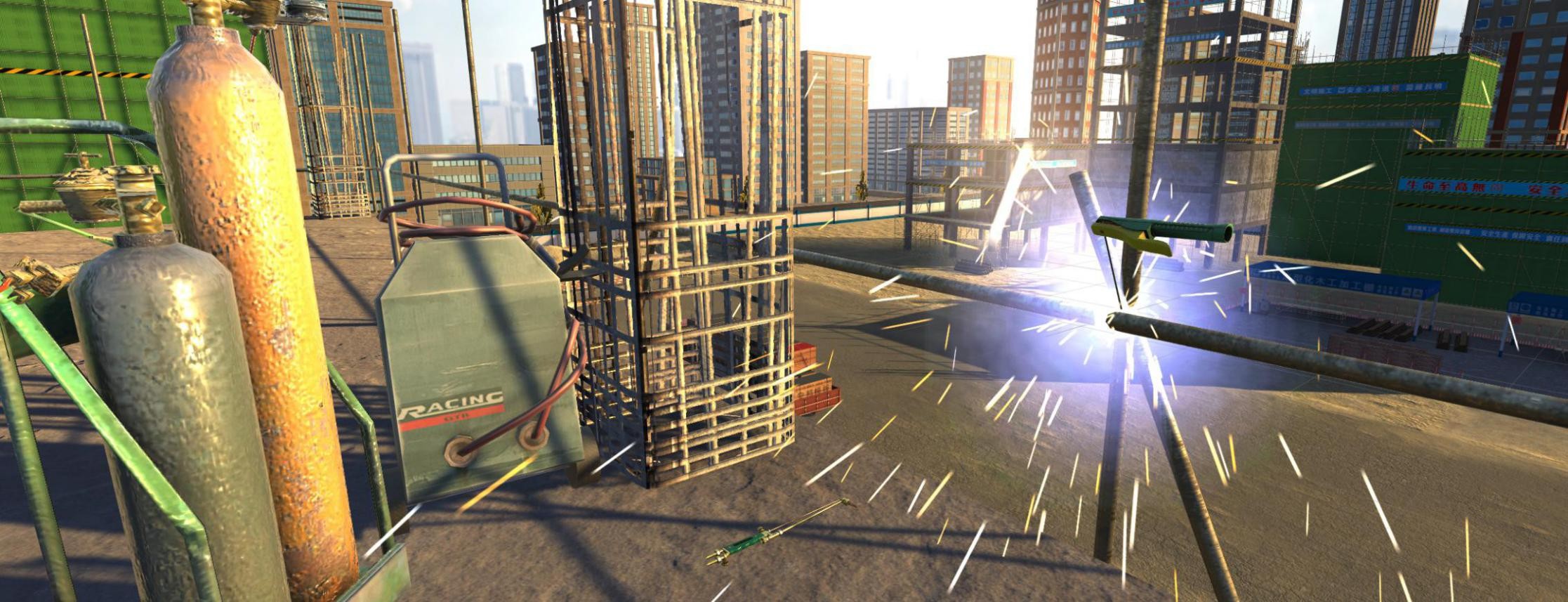

3、包含多種模擬實訓場景，電網鐵塔焊接場景、石油管道焊接場景、工廠焊接場景、船廠焊接場景、工程機械焊接場景、船艙焊接場景、貨場焊接場景、機庫焊接場景、工地焊接場景、隧道氣割場景、工廠氣割場景、工程機械氣割場景。
4、系統將仿真操作設備、實時3D技術及渲染引擎相結合，演練過程真實，視覺效果、操作手感與真實一致。在焊接演練的過程中，學員能夠看到焊接電弧以及焊液從生成、流動到冷卻的過程，同時可以聽到相應的焊接音效。
5、分級訓練：基礎模擬訓練為分級訓練模式，分為初級訓練、中級訓練、高級訓練考核三個等級
6、模擬考核：模擬考核分為段位考核，段位考核可選擇不同級別的段位（初級、中級、高級、特級、技師，初級考核試題全部做完后才可解鎖中級試題，以此類推。
7、多視角、全方位查看焊接過程：可選擇不同厚度，不同母材、不同種類焊接接頭，如對接平焊焊板、對接橫焊焊板、角接接頭、立焊焊板、仰焊焊板、管管對接。
8、任務接收：可通過教師端發布任務，包括任務時間、執行權限、發布人、結束時間和任務描述，可在學員端進行接收任務并完成。
9、理論學習和視頻資料：理論學習的文獻資料和視頻資料，通過教師端可進行文檔和視頻的添加和刪減
三、系統硬件：

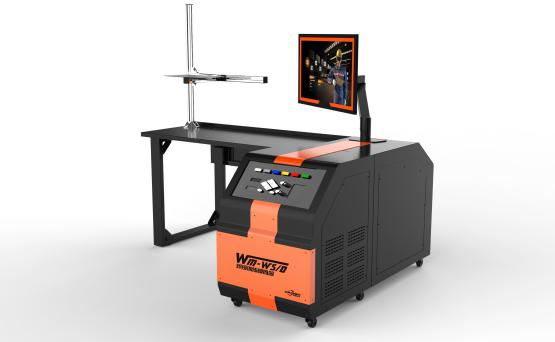

1、材質：采用整體鈑金工藝，分為單工位和雙工位兩種模式，該材質具有輕量化、裝配簡單方便、強度高，不易變形優勢，整體外觀按焊接工藝和人體工學進行設計生產，逼真、美觀大方。操控部分整體還原真實焊接布局設計，高度仿真操控部件，采用實物焊具和實物焊槍（含追蹤器）與VR結合進行模擬操作，提升產品操作真實感，讓操作者處于高度逼真的環境中。
2、軟件交互控制：組合按鈕控制系統
確定：軟件配合按鈕，實現課題進入或選項確認
退出：軟件配合按鈕，實現課題退出或選項返回
搖桿：在多選項模塊，實現所需選項的選擇，便于快速進入課題；在課題場景，實現畫面的上下左右調整，便于場景的全方位查看。
3、操作焊槍：改裝實物焊槍，采用快接口，加裝追蹤器，可快速插拔，在模擬系統中使用實物焊槍更具有真實的仿真度。包括手工電弧焊焊槍、氣保焊焊槍、氬弧焊焊槍、氧乙炔切割焊槍四種實物焊槍。
4、視景性能指標：屏幕尺寸27寸；分辨率 1920×1080
5、運行環境性能指標：
5.1電腦配置：CPU：Intel 酷睿i5 10400F；顯卡： GTX 1660 6GB GDDR6；固態硬盤（SSD）：120GB；CPU主頻：≥2.9G；內存：≥8G；電源：≥500w ；軟件順利、流暢運行，與系統所屬硬件兼容。
5.2操作系統：Win7/win10
5.3工作電壓：AC220V±10%/50Hz±3Hz；
5.4整機功率：0.8KW
5.5工作溫度：-10℃~﹢45℃；
5.6儲存溫度：-20℃～+60℃；
5.7相對濕度：35%～85%；
5.8海拔高度 2000 米；
5.9抗電磁干擾能力較強。
6、VR參數：
采用虛擬現實頭戴式顯示器進行虛擬場景展現
單眼分辨率：1440×1700像素
組合分辨率：2880×1700像素
刷新率：90Hz
視場角：110°
四、界面參數：
1、界面要求：面設計整潔大方，風格統一，符合人機交互工程學要求，操作流程有明確引導提示
2、登錄界面：登錄界面體現XXXlogo，刷卡/服務器授權登錄提示等信息。

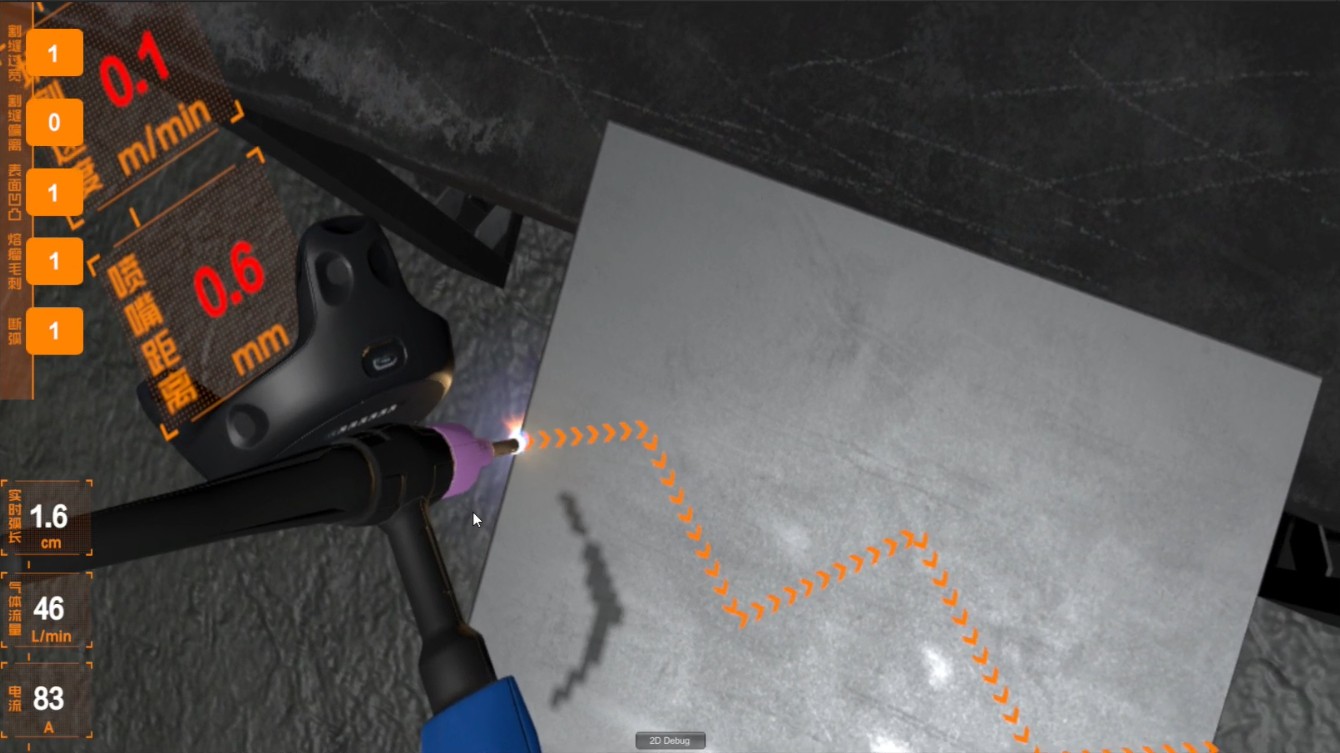

3、操作界面：系統操作界面具有設備操作詳細參數，可實時反映焊接形式狀態，焊接工作機構狀態，課題進度，視角選擇等信息。
4、統計界面：可反饋操作得分，課題時間，操作錯誤項，扣分細節等統計信息
五、設備尺寸
單工位尺寸：長*寬*高=1700（不含焊槍架延長出去部分，若含為2000）*1300*1500mm，重量：150KG
雙工位尺寸：長*寬*高=2820（不含焊槍架延長出去部分）*1300*1500mm，重量：200KG

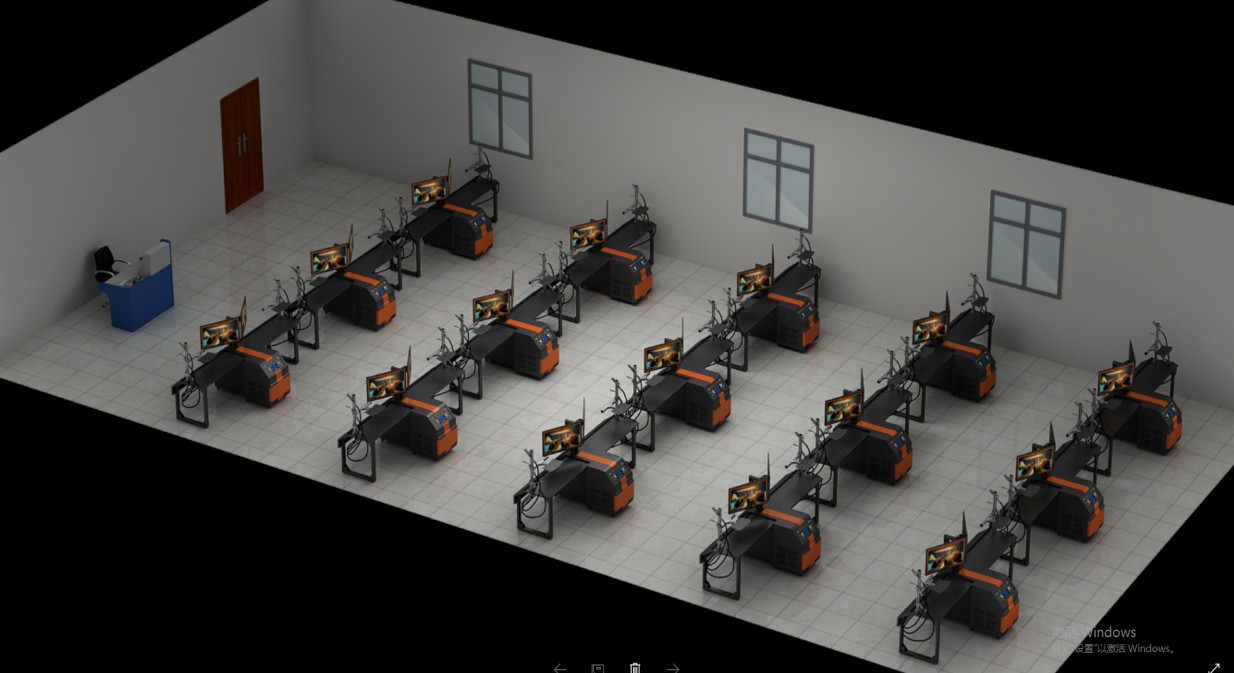

六、整體效果圖：
|
