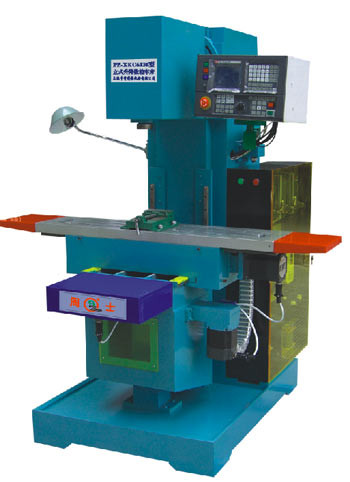

KH-5025立式升降臺數控銑床是上海開航科教設備有限公司研制的教學科研用數控銑床，該機床是典型的機電一體化產品，除配制高性能的KND-10MⅡ數控系統外，硬件配置更具有相當?shù)膭傂浴?qiáng)度及制造精度；該機床能實現三軸聯動控制，適合于加工于各種幾何形狀復雜、精度要求較高的零件，如：凸輪、樣板、弧形槽、塑料模具型腔及其他復雜異形曲面等，是各相關科研院所、高職學院及技術學校理想的實驗設備。
一、立式升降臺數控銑床特點：
1、高性能的KND-10MⅡ三軸聯動數控系統；
2、高硬度、耐磨、進口直線導軌，高精度滾珠絲杠傳動，充分保證機床工作精度及使用壽命；
3、高精度變頻電機驅動主軸實現無級變速；
4、高精度伺服系統，機床脈沖當量為0.02mm；
5、串行RS232通訊接口功能，可與計算機聯機通訊；
6、操作方便舒適，符合現代人機工程學的優化思想；
7、外型美觀大方，彰顯實驗場所品質。
二、立式升降臺數控銑床用途：
1、相關專業科研院所對現代加工（數控及CAD／CAM）技術研究的實踐驗證；
2、各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3、各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4、開展數控機床結構及控制原理、數控編程及機床操作、CAD／CAM等專業課程專項培訓。
三、技術參數：
1、主軸轉速范圍：10～1500rpm
2、工作臺臺面尺寸（寬×長）：250×1100mm
3、工作臺T型槽（槽數×寬度×中心距）：3×14×63mm
4、工作臺行程縱向：（X軸）500mm橫向（Y軸）220mm垂向（Z軸）320mm
5、主電動機功率：1.5kw
6、機床外形尺寸（長×寬×高）：1500×1470×1800mm
四、立式升降臺數控銑床數控系統主要功能：
1、快速點定位速率24m／min，高速圓弧和直線插補速率15m／min；
2、采用電子盤技術；數據可以多個位置保存，出錯后可以快速恢復；
3、三軸聯動
4、自動、手動、點動、單段、模擬運行功能齊備；
5、刀具半徑正反向間隙補償；
6、菜單式操作；
7、程序存儲容量6×48K
8、系統具有軟件、硬件限位，保證工作安全；
9、輔助功能完善；
10、串行RS232通訊功能，可與計算機聯機通訊。
