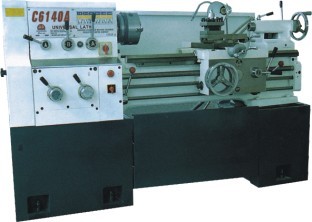

KH-C6140A普通車床用途廣泛，主要用于各種回轉體零件的外圓、內孔、端面、錐度、切槽及公制螺紋、模數螺紋、徑節螺紋等的車削加工，此外還可以用來進行鉆孔、鉸孔、套料、擴孔、滾花、拉油槽等加工。適合于使用硬質合金刀具對各種黑色金屬和有色金屬進行強力高速切削。加工精度高（可達IT7級）、操縱方便、造型美觀大方。根據中心據不同分500mm、750mm、1000mm、1250mm。C6140A及C6240A技術參數相同，僅外形有所區別。C6240A為馬鞍車床，用戶根據具體要求選擇。
一、主要規格及參數：
|
車床型號
|
C6140A
|
|
主機規格
|
中心高
|
202mm
|
|
床身上最大回轉直徑
|
400mm
|
|
最大工件長度
|
1000mm
|
|
刀架最大行程（縱向）
|
900mm
|
|
刀架上最大工件回轉直徑
|
240mm
|
|
棒料直徑
|
45mm
|
|
主軸
|
通孔直徑
|
46mm
|
|
錐孔
|
MT6
|
|
轉速50Hz（60Hz）
|
25～1600r/min(30～2000r/min)正反各12種
|
|
刀架
|
刀架橫向最大行程
|
240mm
|
|
小刀架最大行程
|
140mm
|
|
縱向刻度值
|
0.5mm/格100mm/r
|
|
橫刀架刻度值
|
0.05mm/格4mm/r
|
|
小刀架刻度值
|
0.05mm/格3mm/r
|
|
刀架回轉角度范圍
|
１／格
|
|
主軸中心線至刀具支承面距離
|
27mm
|
|
刀桿截面尺寸（高*寬）
|
25mm*20mm
|
|
縱向進給量
|
0.04～2.16mm/r138種
|
|
橫向進給量
|
0.02～1.08mm/r138種
|
|
主軸中心線到方刀架側面最大距離
|
205mm
|
|
尾座
|
頂尖套內孔錐度
|
MT4
|
|
頂尖套最大移動量
|
130mm
|
|
橫向最大移動量
|
±10mm
|
|
螺紋
|
公制
|
0.45～20mm/r30種
|
|
英制
|
80～n/1"35種
|
|
模數
|
0.25～10mm25種
|
|
徑節
|
160～DP30種
|
|
電機
|
主電機
|
YD132M-8/4B5TH3/4.5KW
|
|
主電機轉速50HZ（60HZ）
|
750/1500r/min(900/1800r/min)
|
|
冷卻泵電機
|
AYB-20TH0.115KW
|
|
外形尺寸
長*寬*高
|
中心距
|
500mm
|
1700mm*900mm*1250mm
|
|
750mm
|
1950mm*900mm*1250mm
|
|
1000mm
|
2150mm*900mm*1250mm
|
|
1250mm
|
2350mm*900mm*1250mm
|
|
凈重
|
中心距
|
500mm
|
1250kg
|
|
750mm
|
1350kg
|
|
1000mm
|
1450kg
|
|
1250mm
|
1550kg
|
|
皮帶
|
主傳動三角皮帶型號規格
|
A-1950mm
|
