卡羅拉全車電器實訓臺帶翻轉架

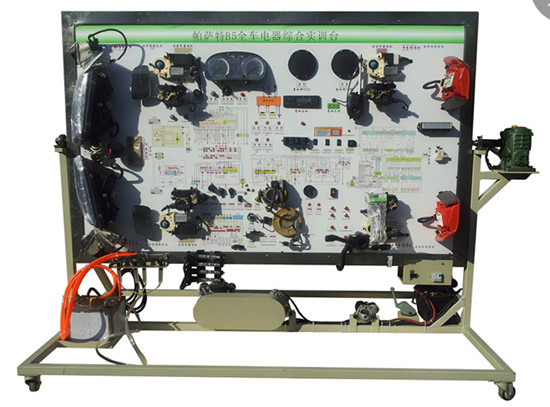

帕薩特全車電器實訓臺帶翻轉架
KH-DQ61全車電器實訓臺帶翻轉架采用卡羅拉/帕薩特整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。采用減速翻轉機構，可使檢測面板柜任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行檢測。適用于學校對整車電器理論和維修實訓的教學需要。
一、全車電器實訓臺帶翻轉架功能特點：
1、真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。采用減速翻轉機構，可使檢測面板柜任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行檢測。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
二、技術規格：
1、外形尺寸（約）：2080×700×1900mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
6、型號：YT 100L1-4
7、電壓：AC 220V/380V
8、功率：2.2KW
9、轉速：1420r/min
10、顏色：7032
11、鋼管：40*40*3mm
12、機柜：1.5mm冷板沖壓成形，背面設置維修門；
13、移動腳輪：100*60mm
14、減速機：MOPA70；1：70
三、全車電器實訓臺帶翻轉架基本配置：
|
序號
|
名稱
|
規格型號
|
數量
|
|
1
|
示教板面板
|
裝有各種檢測端子以及彩色電路圖
|
1套
|
|
2
|
發動機控制電腦(ECU)
|
原車
|
1套
|
|
3
|
診斷座
|
OBDⅡ
|
1個
|
|
4
|
點火開關
|
帶防盜識讀線圈
|
1個
|
|
5
|
組合儀表
|
原車
|
1套
|
|
6
|
組合開關
|
原車
|
1套
|
|
7
|
左右前大燈總成
|
原車
|
1套
|
|
8
|
左右前霧燈
|
原車
|
1套
|
|
9
|
左右轉向燈
|
原車
|
1套
|
|
10
|
左右轉向邊燈
|
原車
|
1套
|
|
11
|
左右組合尾燈
|
原車
|
1套
|
|
12
|
牌照燈
|
原車
|
1套
|
|
13
|
高位剎車燈
|
原車
|
1個
|
|
14
|
燈光開關
|
原車
|
1套
|
|
15
|
剎車燈開關
|
原車
|
1套
|
|
16
|
倒車燈開關
|
原車
|
1套
|
|
17
|
危險燈開關
|
原車
|
1套
|
|
18
|
線束
|
|
1套
|
|
19
|
雨刮總成
|
原車
|
1套
|
|
20
|
雨刮控制器
|
原車
|
1個
|
|
21
|
噴水電機
|
原車
|
1套
|
|
22
|
噴水壺
|
原車
|
1套
|
|
23
|
喇叭
|
原車
|
2個
|
|
24
|
喇叭繼電器
|
原車
|
1個
|
|
25
|
X觸點繼電器
|
原車
|
1個
|
|
26
|
霧燈繼電器
|
原車
|
1個
|
|
27
|
無分電器點火系統
|
含點火器總成、火花塞、曲軸位置傳感器
|
1套
|
|
28
|
模擬噴油嘴指示燈
|
|
1套
|
|
29
|
燃油泵繼電器
|
原車
|
1個
|
|
30
|
燃油泵指示燈
|
原車
|
1個
|
|
31
|
曲軸位置傳感器及信號輪
|
原車
|
1套
|
|
32
|
電動窗主開關
|
原車
|
1套
|
|
33
|
左右前車門電腦
|
原車
|
1個
|
|
34
|
舒適電腦
|
原車
|
1個
|
|
35
|
右前門鎖電機
|
原車
|
1套
|
|
36
|
左右后電動窗電機
|
原車
|
1套
|
|
37
|
左右后電動窗開關
|
原車
|
1套
|
|
38
|
左右后門鎖電機
|
原車
|
1套
|
|
39
|
汽車音響總成
|
原車
|
1套
|
|
40
|
揚聲器
|
6"，200W
|
1對
|
|
41
|
起動機總成
|
原車
|
1臺
|
|
42
|
發電機總成
|
原車
|
1臺
|
|
43
|
三相異步電動機
|
YT 100L1-4
|
1臺
|
|
44
|
蓄電池
|
12V 45Ah
|
1臺
|
|
45
|
保險絲盒
|
|
1個
|
|
46
|
電源總開關
|
50A
|
1個
|
|
47
|
移動臺架(帶自鎖腳輪裝置)，帶翻轉架及操作手柄等。
|
2080×700×1800mm(長×寬×高)
|
1臺
|
|
48
|
故障模擬與排除裝置
|
|
1套
|
|
49
|
教師手冊
|
|
1套
|
|
50
|
合格證與保修卡
|
|
1套
|
