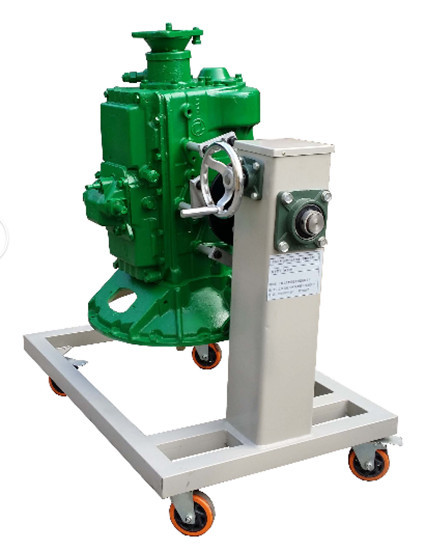

一、東風重卡手動變速器附拆裝翻轉架功能特點:
1、采用東風重卡-6檔手動變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。
2、采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
3、底部放置接油盤，便于小零件或螺絲的集中存放。
4、翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二、技術規格：
1、設備外形：1000×600×1100mm (長×寬×高)
2、顏色：7032
3、鋼管：40*40*3mm
4、萬向腳輪：前二只萬向帶鎖止功能腳輪，后二只萬向腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
5、腳輪：60mm×50mm(直徑×寬度)
6、腳輪支撐：1.0T
7、減速機：MOPA70；1：70
三、東風重卡手動變速器附拆裝翻轉架基本配置：
|
序號
|
名稱
|
規格型號
|
數量
|
|
1
|
手動變速器總成
|
附件齊全，易于拆裝
|
1套
|
|
2
|
拆裝翻轉架(帶自鎖腳輪裝置)，帶立柱鋼管200*200*5mm；
|
950×680×850mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。
|
1臺
|
|
3
|
大面積接油盆
|
660×590×35mm(長×寬×深)
|
1個
|
|
4
|
減速機構（帶搖手盤等附件）
|
|
1套
|
