KH-MX22機構運動簡圖測繪模型用于機構認知與機構運動簡圖測繪實驗，也可作教師課堂教學演示用，是機械原理，機械創新設計實驗室的基本設備之一。
一、機構運動簡圖測繪模型特點：
1、涵蓋了從平面到空間、簡單到復雜、單一到組合、傳統與創新的機構模型。
2、機架（座）采用鑄鐵鑄造及加工，運動構件用優質鋼材精制；零件表面經鍍鉻發蘭等防銹工藝處理；底板采用優質木材制作，表面噴高級酚醛清漆，外形美觀大方。
3、機構零件加工精細，裝配精度高，機構運動靈活輕巧。
二、性能規格：
1、模型材料：采用全鋁合金材料，噴漆處理，使工件美觀耐用，重量輕、方便課堂教學攜帶。
2、運動構件經機械精加工，裝配精度高，機構運動靈活，各構件不發生干涉現象。
3、各模型按教學要求分色、劃線，為學生測繪、測量、計算自由度提供依據。主要部分顏色統一。
4、模型尺寸：240×200×160mm左右

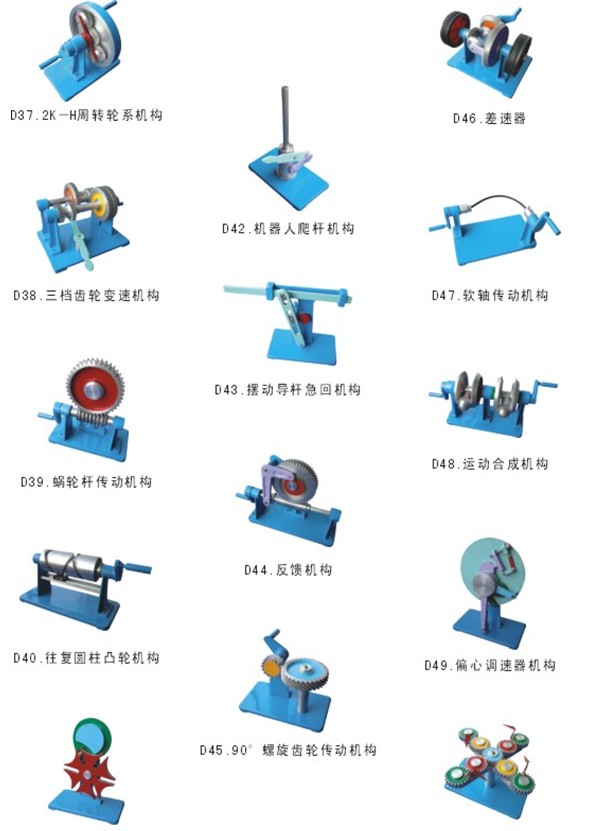

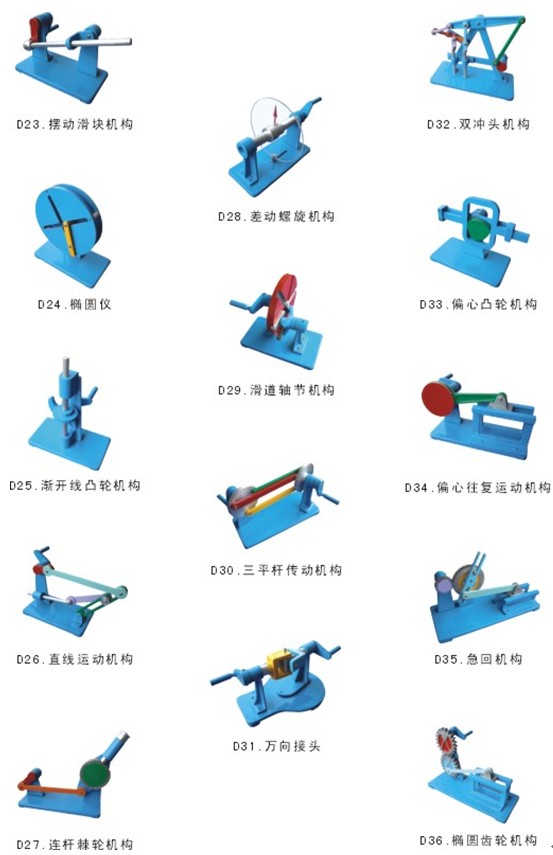

三、機構運動簡圖測繪模型配置清單:
|
編號
|
模型名稱
|
編號
|
模型名稱
|
|
1
|
疊加機構
|
26
|
直線運動機構
|
|
2
|
雙曲柄機構
|
27
|
連桿棘輪機構
|
|
3
|
內槽輪機構
|
28
|
差動螺旋機構
|
|
4
|
滾子推桿心型凸輪機構
|
29
|
滑道軸節機構
|
|
5
|
斜齒輪傳動機構
|
30
|
三平桿傳動機構
|
|
6
|
減速器
|
31
|
萬向接頭
|
|
7
|
齒輪間歇機構
|
32
|
雙沖頭機構
|
|
8
|
ZK周轉輪系機構
|
33
|
偏心凸輪機構
|
|
9
|
曲柄搖桿機構
|
34
|
偏心往復運動機構
|
|
10
|
心型摩擦輪機構
|
35
|
急回機構
|
|
11
|
扇形齒輪機構
|
36
|
橢圓齒輪機構
|
|
12
|
磨擦輪機構
|
37
|
2K-H周轉輪系機構
|
|
13
|
橢圓齒輪機構 正弦機構
|
38
|
三檔齒輪變速機構
|
|
14
|
直線槽輪機構
|
39
|
蝸輪蝸桿傳動機構
|
|
15
|
行星機構
|
40
|
往復圓柱凸輪機構
|
|
16
|
等徑凸輪機構
|
41
|
槽輪機構
|
|
17
|
45°螺旋齒輪傳動機構
|
42
|
機器人爬桿機構
|
|
18
|
圓錐直齒輪傳動機
|
43
|
擺動導桿急回機構
|
|
19
|
齒輪傳動往復運動機構
|
44
|
反饋機構
|
|
20
|
空間機構
|
45
|
90°螺旋齒輪傳動機構
|
|
21
|
安全離合器機構
|
46
|
差速器
|
|
22
|
齒輪連桿機構
|
47
|
軟軸傳動機構
|
|
23
|
擺動滑塊機構
|
48
|
運動合成機構
|
|
24
|
橢圓儀
|
49
|
偏心調速器機構
|
|
25
|
漸開線凸輪機構
|
50
|
行星機構Ⅱ
|
|
