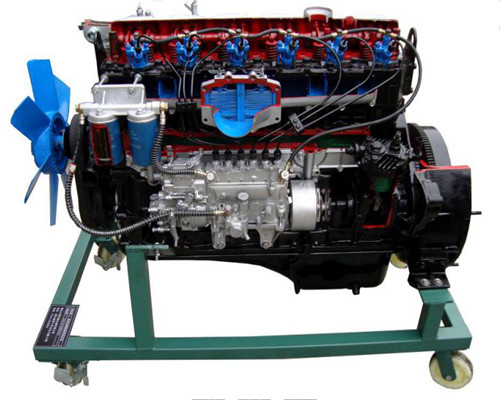

KH-JP556解放CA6110柴油發動機解剖演示臺采用解放CA6110發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示發動機內外部結構和部件的運動情況，適用于發動機原理和機械機構的教學。
一、解放CA6110柴油發動機解剖演示臺功能特點：
1、采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。
2、對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3、由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。
4、移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5、解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
二、技術規格：
1、外形尺寸：800×600×1200mm(長×寬×高)
2、動力電源：380
3、齒輪減速電機：
4、額定電壓：380
5、額定功率：1500W
6、額定轉速：0-15轉/分
7、工作溫度：-40℃～+50℃
8、顏色：7032
9、鋼管：60*60*3mm
10、移動腳輪：200*80mm
三、解放CA6110柴油發動機解剖演示臺基本配置：
|
序號
|
名稱
|
規格型號
|
數量
|
|
1
|
解剖發動機總成
|
|
1套
|
|
2
|
齒輪減速電機
|
380V 1500W
|
1臺
|
|
3
|
漏電保護開關
|
|
1個
|
|
4
|
移動臺架(帶自鎖腳輪裝置)
|
800×600×470mm(長×寬×高)
|
1臺
|
