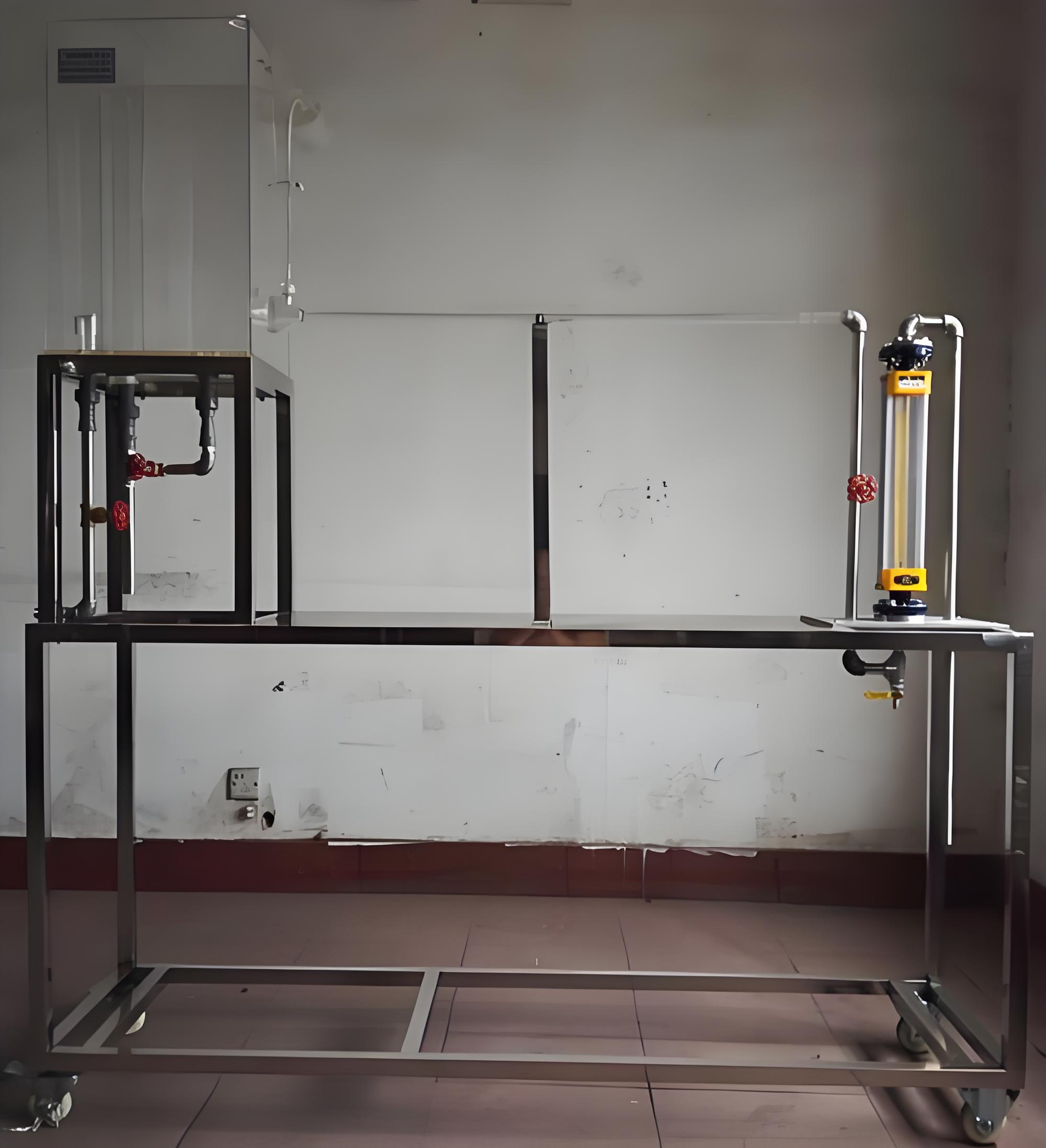

一、雷諾實驗裝置特點：
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
4、本實驗裝置可觀察流體在圓直管內作層流、過渡及湍流流動現象，具有良好的實驗效果。
5、裝置設計可360度觀察，實現全方位教學與實驗。
二、雷諾實驗裝置功能：
1、能定性并且直觀地觀察到層流、過渡流、湍流等各種流型。測定出臨界雷諾數。
2、清晰地觀察到流體在圓管內流動過程的速度分布。
3、可測取臨界Re數。
三、設計參數：
1、雷諾數：500~5000。
2、液體流量：25~250L/h。常溫、常壓操作。
3、水：需自來水提供實驗用水，實驗過程中消耗自來水。
4、電：無
5、藥品：水溶性紅墨水。
6、實驗物料：自來水。
四、雷諾實驗裝置主要設備：
1、轉子流量計：25~250 L/h。
2、高位水箱：優質有機玻璃材質，可視溢流及穩液位設計，能自動放凈。
3、實驗管段：優質有機玻璃材質，內徑d=14mm，觀察段長500mm。
4、其余管段：復合管約2000mm，304不銹鋼管約1000mm，優質有機玻璃管約1000mm，30
不銹鋼彎頭、三通等。
5、304不銹鋼框架1600*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
五、雷諾實驗裝置規格與附件：
|
序號
|
名稱
|
材質
|
數量
|
|
1
|
整流穩壓水箱
|
有機玻璃
|
1個
|
|
2
|
雷諾管
|
有機玻璃
|
1根
|
|
3
|
顏料盒
|
有機玻璃
|
1個
|
|
4
|
示蹤劑管路
|
不銹鋼
|
1套
|
|
5
|
示蹤劑
|
上海開航
|
3瓶
|
|
6
|
回水箱
|
有機玻璃
|
1個
|
|
7
|
循環水箱
|
PVC
|
1個
|
|
8
|
防腐潛水泵
|
森森
|
1個
|
|
9
|
連接管路
|
PVC
|
1套
|
|
10
|
可移動臺架
|
不銹鋼
|
1個
|
