氣動繼電器控制實驗裝置是應現代液壓氣動專業教學實驗要求。根據《液壓與氣動傳動》，《氣動控制技術》等通用教材內容設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。
一、技術參數：
1、電源AC 220V 50HZ
2、直流電源：輸入AC220V，輸出DC24V/2A
3、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、主要特點：

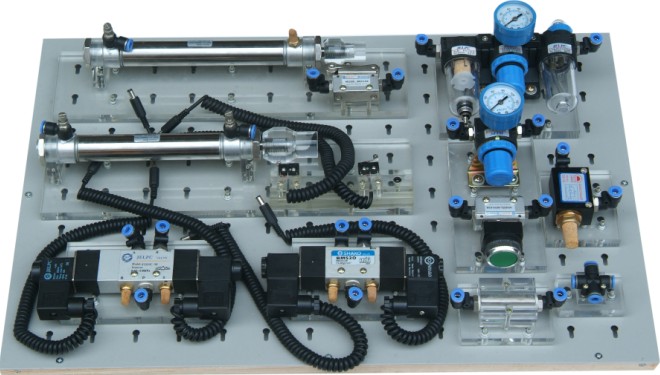

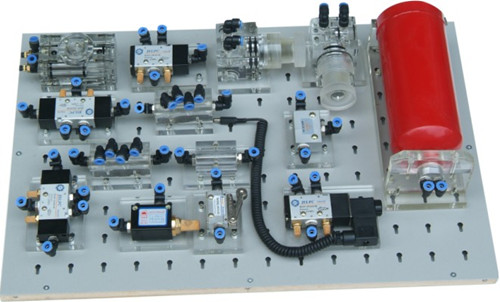

1、氣動繼電器控制實驗裝置主要由實訓桌、實訓臺、氣動元件和電器控制器件等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件按插在實訓臺面板上（面板帶"T"溝槽形式的鋁合金型材結構）。回路搭接采用快換接頭，拆接方便快捷。
4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
5、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
三、氣動繼電器控制實驗裝置實訓回路：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
四、氣動繼電器控制實驗裝置配置清單：
|
序號
|
名 稱
|
型 號
|
數量
|
|
1
|
實訓桌
|
|
1張
|
|
2
|
實訓臺
|
|
1臺
|
|
3
|
電源模塊
|
|
1塊
|
|
4
|
繼電器控制模塊
|
|
1塊
|
|
5
|
單作用氣缸
|
QGX25ⅹ100
|
1只
|
|
6
|
雙作用氣缸
|
QGX25ⅹ100
|
2只
|
|
7
|
旋轉氣缸（透明）
|
|
1只
|
|
8
|
三聯件
|
AC2000
|
1只
|
|
9
|
減壓閥（帶壓力表）
|
AR2000
|
1只
|
|
10
|
手動換向閥
|
H210—08
|
1只
|
|
11
|
單電磁換向閥（二位三通）
|
3V210-8
|
1只
|
|
12
|
單電磁換向閥（二位五通）
|
4V210-8
|
2只
|
|
13
|
雙電磁換向閥（二位五通）
|
4V220-8
|
1只
|
|
14
|
雙電磁換向閥（三位五通）
|
4V230-8
|
1只
|
|
15
|
單氣換向閥（二位五通）
|
4A210—08
|
2只
|
|
16
|
雙氣換向閥（二位五通）
|
4A210—08
|
2只
|
|
17
|
行程閥（機控）
|
MOV—2
|
1只
|
|
18
|
行程閥（按鈕）
|
MOV—3A
|
1只
|
|
19
|
行程閥（按鈕帶鎖）
|
MOV—3A
|
1只
|
|
20
|
或門型梭閥
|
ST—02
|
2只
|
|
21
|
雙壓閥
|
|
|
|
22
|
快速排氣閥
|
QE—02
|
2只
|
|
23
|
單向節流閥
|
ASC-08
|
2只
|
|
24
|
單向節流閥（裝在缸體上）
|
JSC601
|
7只
|
|
25
|
單向閥
|
1/4
|
2只
|
|
26
|
順序閥（透明）
|
|
1只
|
|
27
|
氣容
|
|
1只
|
|
28
|
消聲器
|
1/8
|
2只
|
|
29
|
消聲器
|
1/4
|
1只
|
|
30
|
三通（T型三通）
|
Ø 6
|
4只
|
|
31
|
三通（Y型減徑三通）
|
Ø 8—Ø 6
|
1只
|
|
32
|
四通
|
Ø 6
|
2只
|
|
33
|
氣管
|
PU6ⅹ4
|
20米
|
|
34
|
行程開關（裝在缸體上）
|
|
2只
|
|
35
|
內六角扳手
|
|
3把
|
|
36
|
螺絲刀
|
|
2把
|
|
37
|
剪刀
|
|
1把
|
|
38
|
活動扳手
|
|
1把
|
|
39
|
尖嘴鉗
|
|
1把
|
|
40
|
生料帶
|
|
1個
|
|
41
|
氣孔塞頭
|
Ø 6
|
10只
|
|
42
|
氣動實訓說明書
|
|
1冊
|
