KH-JD07家電音視頻維修技能實訓考核裝置是根據是華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，接照職業教育的教學的實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。也適合技工學校、職業培訓學校、職教中心、鑒定站/所有家電類專業及家電維修專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。

一、技術參數：
（一）工作條件：
1、輸入電源：單相三線制AC220V±10% 50HZ
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、整機容量：＜300VA
4、安全保護：動作電流≤30mA、動作時間≤0.1s
5、外形尺寸：170cm×93cm×135.5cm
6、具有實驗室管理系統，帶密碼開機和定時關機功能
二、家電音視頻維修技能實訓考核裝置系統組成：
1、KH-JD07家電音視頻維修技能實訓考核裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成。

一）實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
2、交流電源（均帶有過流保護）
輸出電源：市電不隔離輸出 220V 50HZ
隔離變壓器輸出 220V 50HZ 14.5V 50HZ
3、直流電源：±16V/+12V
4、彩色信號發生器
（1）輸出信號頻率范圍：第12頻道
（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇
（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）
（4）信號制式：PAL-D/K
5、液晶電視維修實訓裝置智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口
二）液晶顯示器：32寸 對比度： 600：1，亮度：500cd/m2, 反應時間：＜16ms
三）實訓組件
液晶電視維修實訓裝置由液晶彩電模塊、DVD視盤機、智能實訓考核系統組成。

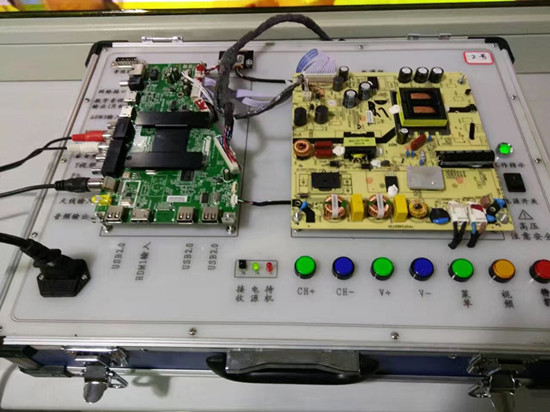

1、液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機故障點）
2、智能實訓考核系統
1）計算機可以監控1-126臺家用電器智能考核臺
2）已設置20多個故障點。
3）具有發卷功能
4）具有收卷功能
5）具有單臺和全部實驗臺清零功能
6）具有自動檢測各家用電器考核臺的通訊聯機情況
7）可以生成學生個人成績單
8）可以對學生考核情況進行統計、分析
9）設有進入系統密碼，進入系統后能夠修改密碼
10）具有打印功能
11）具有答題次數限制功能
12）學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
四）液晶家電實驗裝置實訓桌：

整體結構采用鋁合金框架落地臺式，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。

三、家電音視頻維修技能實訓考核裝置實訓項目：
1、理解等離子電視中各主要元件的基本結構及工作原理；
2、認識等離子電視機各主要單元電路的組成，理解其基本的工作原理；
3、電子調諧器的測量與分析；
4、遙控及本機鍵盤控制測量與分析；
5、視頻信號處理流程測量與分析；
6、音頻處理流程測量與分析；
7、Sync同步信號控制測量與分機；
8、陰極陽極驅動測量與分析。

9、黑屏故障分析與故障演示實驗;
10、有聲音，無圖像的故障分析與演示實驗;
11、鍵控電路的故障分析與演示實驗;
12、遙控接收電路的故障分析與演示實驗;
13、無光柵,無聲音故障分析與演示實驗;
14、右聲道無聲音故障分析與演示實驗;
15、左聲道無聲音故障分析與演示實驗;
16、功放電路的故障分析與演示實驗;
17、遙控發射電路的故障分析與演示實驗;
18、有光柵、無圖像、無伴音的故障分析與演示實驗;
19、液晶屏壞點檢測演示實驗;
20、液晶電視工作電壓適應范圍演示實驗;
21、液晶電視綜合性能測試實驗。
